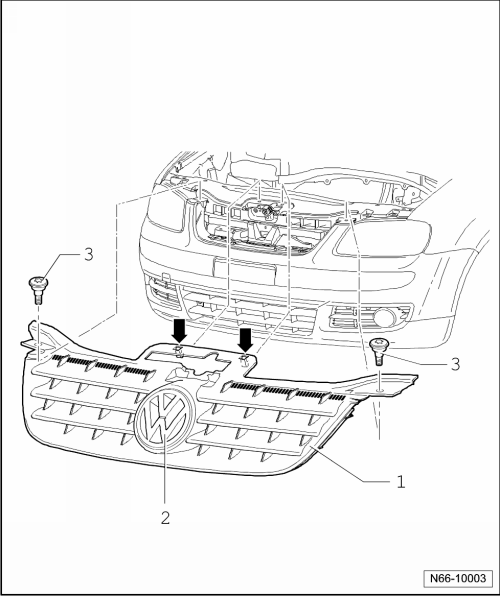

Montageübersicht

Montageübersicht

1 -	Kühlergrill

Material- ASA

2 -	Firmenzeichen

in Kühlergrill eingeclipst

nur bei ausgebautem Kühlergrill zu demontieren

3 -

Schraube

2 Stück

6 Nm

Ausbauen

Ausbauen

-	Schrauben -3- herausdrehen.

-	Rasthaken mit einem kleinen Schraubendreher aus Schlossträger -Pfeile- lösen.

-	Kühlergrill -1- nach vorn aus dem Stoßfänger ziehen.

Einbauen

-	Kühlergrill gleichmäßig links und rechts am Stoßfänger ansetzen und im Stoßfänger einrasten.

-	Clips im Schlossträger verrasten und die Schrauben eindrehen.
