Volkswagen Touran Reparaturanleitung :: Kühlergrill 08.2010 aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Kühlergrill / Kühlergrill 08.2010 aus- und einbauen

Hinweis

Je nach Modell gibt es nur optische Unterschiede.

Ausbauen

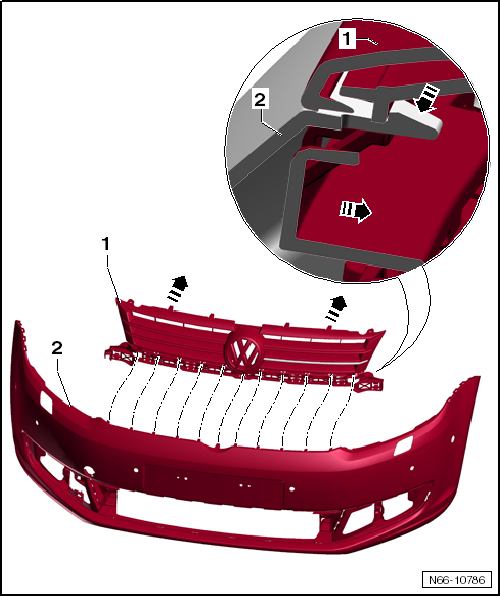

Ausbauen

-	Stoßfängerabdeckung vorn -2- ausbauen → Kapitel.

-	Rasthaken mit dem Demontagekeil -3409- von der Innenseite der Stoßfängerabdeckung vorn -2- lösen.

-	Ziehen Sie den Kühlergrill -1- in -Pfeilrichtung- aus der Stoßfängerabdeckung vorn heraus.

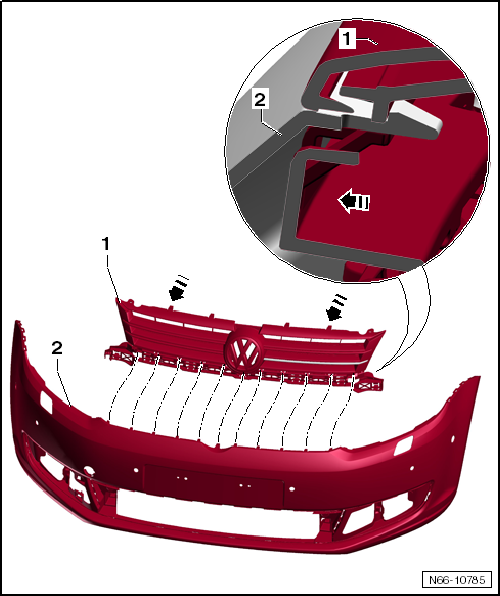

Einbauen

Ausbauen

-	Führen Sie den Kühlergrill -1- in die Stoßfängerabdeckung vorn -2- ein -Pfeile-.

-	Rasten Sie mit leichtem Druck alle Rasthaken ein.
