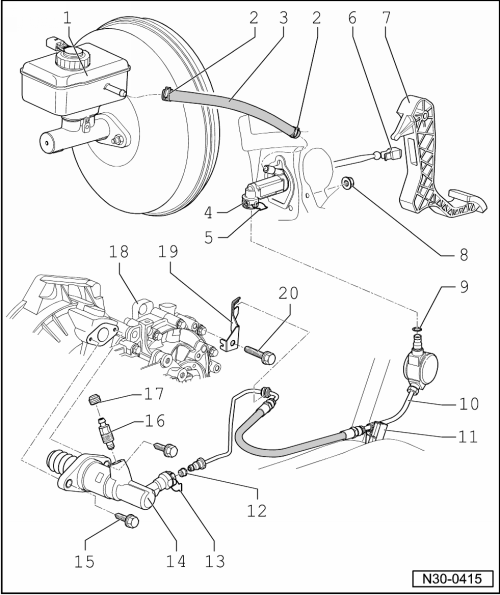

Hydraulik (Linkslenker) - Montageübersicht

1 -	Bremsflüssigkeitsbehälter

2 -	Federbandschelle

nicht bei allen Fahrzeugen vorhanden

3 -	Nachlaufschlauch

aus Gummi

ca.ab 12.05 aus Kunststoff → Abb.

4 -	Geberzylinder

bei Fahrzeugen mit Kupplungspedalschalter -F36-, (bis 05.03) aus- und einbauen → Kapitel

bei Fahrzeugen mit Kupplungspositionsgeber -G476-, (ab 06.03) aus- und einbauen → Kapitel

5 -

Klammer

zum Ausbau der Rohr-Schlauchleitung Klammer bis Anschlag herausziehen

6 -

Aufnahme

bis 05.03 aus- und einbauen → Kapitel

ab 06.03 aus- und einbauen → Kapitel

7 -	Kupplungspedal

bis 05.03 aus- und einbauen → Kapitel

ab 06.03 aus- und einbauen → Kapitel

8 -	Sechskantmutter, selbstsichernd, 25 Nm

3 Stück

Lagerbock am Aufbau

immer ersetzen

9 -	Dichtring / O-Ring

auf Leitungsanschluss aufziehen

mit Bremsflüssigkeit einsetzen

Dichtringe / O-Ringe der Ausführung des Leitungsanschlusses angepasst → Abb.

Zuordnung → Elektronischen Teilekatalog (ETKA)

10 -	Rohr-Schlauchleitung

Zuordnung → Elektronischen Teilekatalog (ETKA)

zum Ausbau Batterie und Batterieträger ausbauen → Elektrische Anlage; Rep.-Gr.27

11 -

Halter

am Aufbau befestigt

12 -	Dichtring / O-Ring

auf Leitungsanschluss aufziehen

mit Bremsflüssigkeit einsetzen

Dichtringe / O-Ringe der Ausführung des Leitungsanschlusses angepasst → Abb.

Zuordnung → Elektronischen Teilekatalog (ETKA)

13 -

Klammer

zum Aus- und Einbau der Rohr-Schlauchleitung Klammer bis Anschlag herausziehen

14 -	Nehmerzylinder

aus- und einbauen → Kapitel

15 -	Sechskantschraube, 20 Nm

16 -	Entlüftungsventil

Kupplungsanlage entlüften → Kapitel

17 -	Staubkappe

18 -

Getriebe

19 -

Halter

20 -	Sechskantschraube, 20 Nm

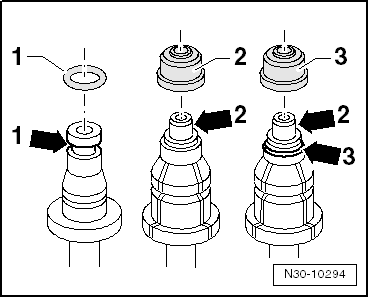

Dichtringe / O-Ringe für Rohr-Schlauchleitungen

Hydraulik (Linkslenker) - Montageübersicht

Pos.	Ausführung des Leitungsanschlusses
1	Leitungsanschluss mit umlaufender Nut -Pfeil 1-
2	Leitungsanschluss mit Absatz -Pfeil 2-
3	Leitungsanschluss mit Absatz -Pfeil 2- und mit umlaufender Nut -Pfeil 3-

Beim Leitungsanschluss mit umlaufender Nut -Pfeil 1- und -Pfeil 3- muss der Dichtring / O-Ring dort eingesetzt werden.

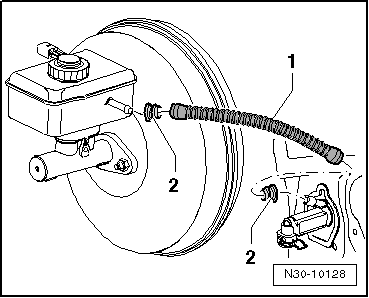

Ab 12.05: - Nachlaufschlauch -1- aus Kunststoff

Die Dichtungen -2- müssen sich im Nachlaufschlauch befinden.
