Hinweis

Beachten Sie die aktuellen Bedienhinweise zum Fahrzeugdiagnosetester, welche nach Auswahl der Tasten "Administration" und "Bedienungshandbuch" angezeigt werden.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Fahrzeugdiagnosetester

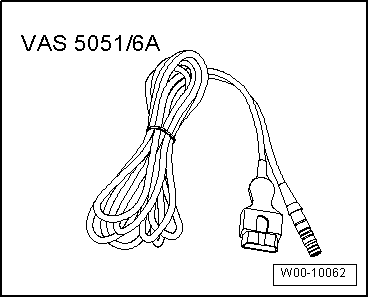

Diagnoseleitung -VAS 5051/6A- (5 m)

Diagnoseleitung -VAS 5051/5A- (3 m)

Hinweis

Zur Diagnose sind nur die oben aufgeführten Diagnoseleitungen zu verwenden, da nur diese mit CAN-Leitungen ausgestattet sind und eine CAN-Diagnose bzw. CAN-Kommunikation zulassen.

Fahrzeugdiagnosetester anschließen:

-	Ziehen Sie die Handbremse an.

-	Bei Fahrzeugen mit Automatikgetriebe bringen Sie den Wählhebel in die Stellung "P" oder "N".

-	Bei Fahrzeugen mit Schaltgetriebe bringen Sie den Schalthebel in die Leerlaufstellung.

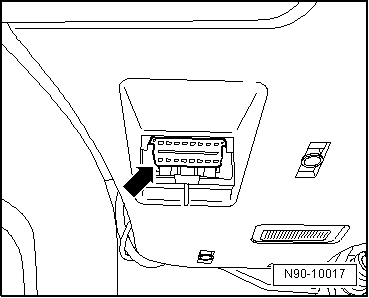

-	Schließen Sie den Fahrzeugdiagnosetester bei ausgeschalteter Zündung mit der Diagnoseleitung -VAS 5051/6A- am Diagnoseanschluss -Pfeil- des Fahrzeuges an.

-	Schalten Sie die Zündung ein.

-	Schalten Sie alle elektrischen Verbraucher aus.

Hinweis

Der Anschluss aller anderen und folgenden Fahrzeugdiagnose-, Mess- u. Informationssysteme bzw. Fahrzeugdiagnose- u. Serviceinformationssysteme erfolgt sinngemäß in der vorhergehend beschriebenen Reihenfolge.
