Volkswagen Touran Reparaturanleitung :: Hochdruckleitung zwischen Hochdruckspeicher und Hochdruckpumpe ausbauen

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Kraftstoffaufber. - Diesel - Einspr. / Einspritzeinheiten/Hochdruckspeicher (Rail) / Hochdruckleitung zwischen Hochdruckspeicher und Hochdruckpumpe ausbauen

Vorsicht!

Achten Sie auf Sauberkeit, Schmutz darf keinesfalls in die abgezogenen Rücklaufleitungen und in die Anschlüsse der Injektoren gelangen.

Schützen Sie geöffnete Kraftstoffanschlüsse unbedingt mit geeigneten Mitteln vor Schmutzeintrag.

Beim Wiedereinbau dürfen Einspritzeinheiten nur am gleichen Zylinder wieder eingesetzt werden.

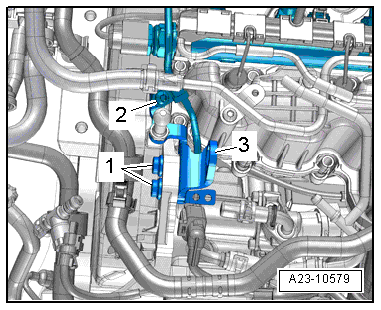

-	Schrauben -1 und 2- herausdrehen, Motoraufhängeöse -3- abnehmen.

Hochdruckleitung zwischen Hochdruckspeicher und Hochdruckpumpe ausbauen

-	Überwurfmuttern -1 und 4- herausdrehen und Hochdruckleitung -2- abnehmen.
