Hinweis

Nur bei Fahrzeugen mit Dieselmotor ohne Zusatzheizung eingebaut.

Das Heizelement für Luftzusatzheizung -Z35- wurde bis KW 44/06 eingebaut.

Prüfen: mit dem Fahrzeugdiagnosetester, unter Heizung Lüftung Klimaanlage; Eigendiagnosefähige Systeme; Zusatzheizung; elektrische Bauteile.

Ausbauen

-	Batterie abklemmen → Elektrische Anlage; Rep.-Gr.27.

-	Verkleidung Fußraum, Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

-	Fußraumausströmer links ausbauen → Kapitel.

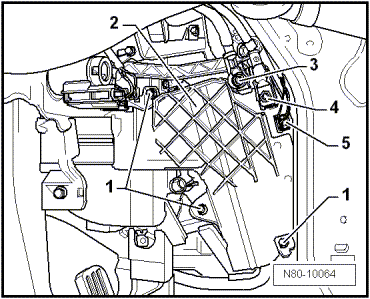

-	Schrauben -1- aus der Abdeckung -2- herausdrehen.

-	Befestigungsmutter für Spannungsversorgung -3- und für Masseverbindung -4- abschrauben (6 Nm).

-	Steckverbindungen -5- vom Heizelement für Luftzusatzheizung -Z35- abziehen.

Verbrennungsgefahr durch Metallflächen des Heizelements für Luftzusatzheizung. Heizelemente können sehr heiß sein.Verbrennungen der Haut möglich.Schutzhandschuhe tragen.Niemals Metallflächen des Heizelements berühren.

-	Heizelement für Luftzusatzheizung -Z35- aus dem Heizgerät herausziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
