Volkswagen Touran Reparaturanleitung :: Seitenblinkleuchte aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die linke Seitenblinkleuchte. Der Aus- und Einbau der rechten Seitenblinkleuchte ist sinngemäß daraus abzuleiten.

In den Seitenblinkleuchten sind keine herkömmlichen Glühlampen, sondern langlebige Leuchtdioden (LED) eingebaut.

Ein Glühlampenwechsel ist deshalb nicht nötig. Im Schadensfall muss die gesamte Blinkleuchte ersetzt werden.

Ausbauen

-	Spiegelglas aus- und einbauen. → Kapitel

-	Spiegelgehäuse aus- und einbauen. → Kapitel

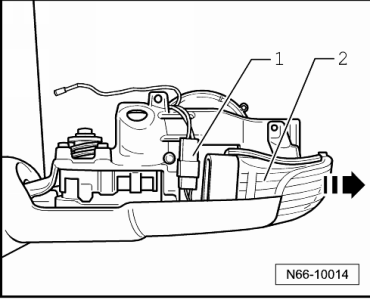

-	Trennen Sie die Steckverbindung -1-.

-	Ziehen Sie die Blinkleuchte -2- in -Pfeilrichtung- ab.

Ausbauen

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Führen Sie anschließend eine Funktionsprüfung durch.
