Ausbauen

Ausbauen

-	Glasdeckel vorn ausbauen → Kapitel.

-	Glasdeckel hinten ausbauen → Kapitel.

-	Sonnenschutzrollo ausbauen → Kapitel .

-	Montagerahmen aus dem Fahrzeug ausbauen → Kapitel.

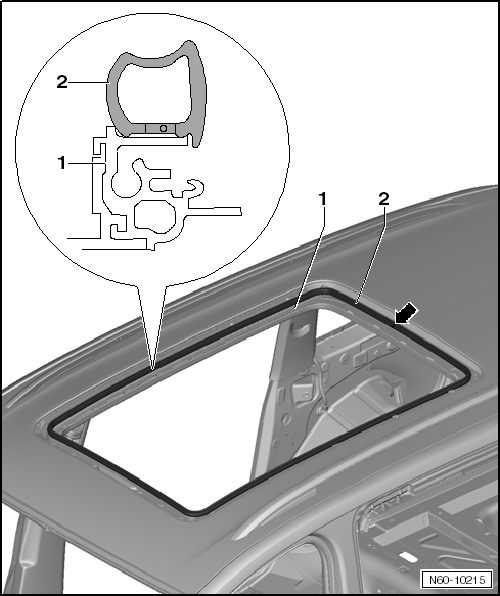

-	Innendichtung -2- vom Montagerahmen -1- abziehen.

-	Noch vorhandene Klebereste mit dem Klebestreifen-Entferner -VAS 6349- entfernen.

Ausbauen

-	Leitungsstrang vom Heckteil lösen.

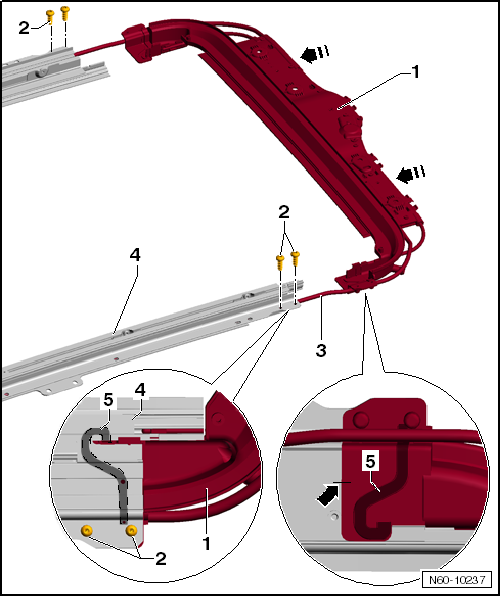

-	Position -Pfeil- des Heckteils -1- zu den Führungsschienen -4- für die spätere Montage markieren.

-	Schrauben -2- herausdrehen.

-	Klebeverbindung -5- zwischen Führungsschiene -4- und Heckteil -1- mit einem Messer trennen.

-	Das komplette Heckteil -1- mit den Auslaufrohren -3- aus den Führungsschienen -4- herausziehen.

Einbauen

Einbauen

-	Noch vorhandene Klebereste sind mit dem Klebestreifen-Entferner -VAS 6349- zu entfernen.

-	Klebeflächen -5- am Heckteil und den Führungsschienen mit der Reinigungslösung -D 009 401 04- reinigen.

-	Eine Butyl-Dichtschnur -AKD 497 010 04 R10--5- Ø 3.5 mm wie gezeigt in den Klebekanal am Heckteil -1- legen.

-	Das komplette Heckteil -1- mit den Auslaufrohren -2- in -Pfeilrichtung- auf die Führungsschienen -3- schieben.

-	Schrauben -2- festdrehen, Anzugsdrehmoment: 2 Nm.

Hinweis

Vor dem Einbau wird der Montagerahmen auf Dichtigkeit geprüft.

Einbauen

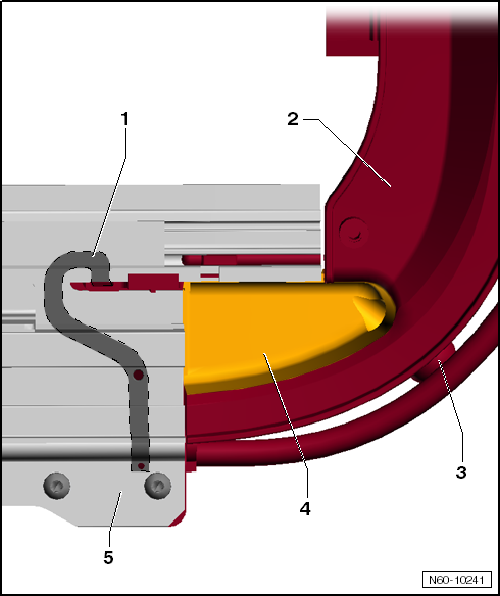

-	Wasserablaufstutzen -3- abdichten.

-	Den markierten Bereich -4- zwischen Heckteil -2- und Führungsschiene -5- mit Wasser auffüllen.

-	Mindestens 5 Minuten warten und dann die Dichtigkeit prüfen.

-	Eventuelle Undichtigkeiten mit der Butyl-Dichtschnur -AKD 497 010 04 R10- abdichten.

-	Sonnenschutzrollo einbauen → Kapitel .

-	Motor für Sonnenschutzrollo einbauen → Kapitel.

-	Neue Innendichtung einbauen → Kapitel.

-	Montagerahmen einbauen → Kapitel.

-	Nach Beendigung aller Arbeiten wird ein Normierungslauf aller Antriebe für das Panorama-Schiebedach durchgeführt → Kapitel.
