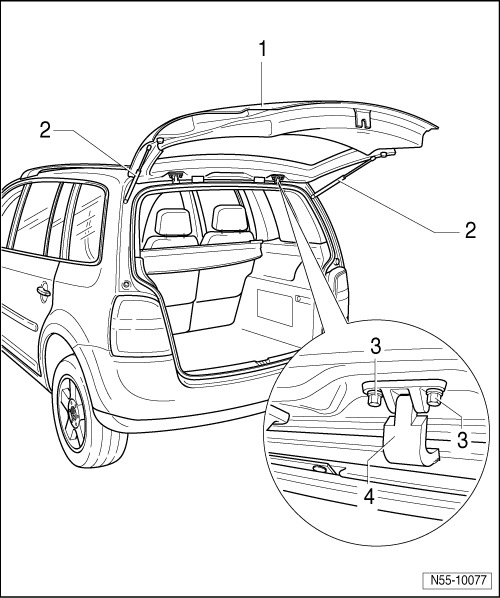

Ausbauen
- | Heckklappe -1- öffnen. |
- | Da beim Touran eine zweistufige Gasdruckfeder verbaut wird, muss die Heckklappe von Hand ganz nach oben gedrückt werden. |
- | Verkleidung Heckklappe ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70. |
- | Steckverbindungen der vorhandenen elektrischen Bauteile trennen und den Schlauch der Waschanlage abziehen. |
- | Leitungen und den Schlauch durch die Öffnungen führen. |
Kabeldurchführung ausbauen: → Kapitel |
- | Schrauben -3- an den Scharnieren -4- links und rechts lösen (nicht abschrauben). |
Der weitere Ausbau ist nur mit einem zweiten Monteur möglich. |
- | Gasdruckfedern -2- links und rechts an der Klappe -1- ausbauen → Kapitel. |
- | Schrauben -3- erst jetzt herausdrehen und die Klappe -1- abnehmen. |

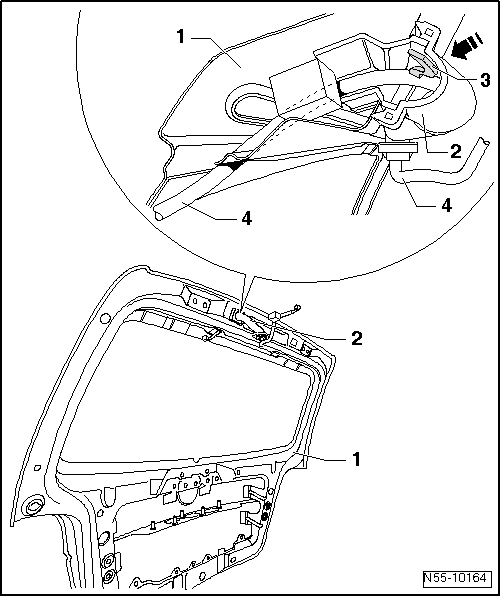

Kabeldurchführung ausbauen
In der Gummitülle -2- befindet sich ein Entriegelungshebel -3-. |
- | Entriegelungshebel -3- kräftig herunterdrücken -Pfeil-. |
- | Erst dann können Sie die Kabeldurchführung vom Deckel hinten -1- abnehmen und die Kabel -4- aus dem Deckel hinten herausziehen. |
|
|
