Volkswagen Touran Betriebsanleitung :: Glühlampen der Rückleuchte in der Karosserie auswechseln

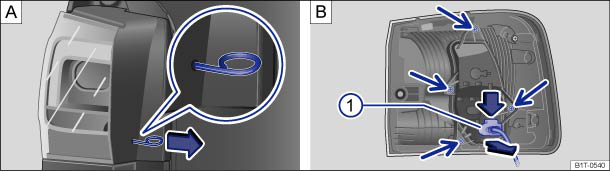

Abb. 223
A: Verkleidung abnehmen.
B: Anschlussstecker abziehen und Lampenhalter ausbauen.
Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise
⇒
Einleitung
zum Thema 
Handlungen nur in der angegebenen Reihenfolge ausführen.
Rückleuchte ausbauen
| Handlungen nur in der angegebenen Reihenfolge ausführen: | |
|---|---|
| 1. | Checkliste beachten und Handlungen durchführen ⇒ Informationen zum Glühlampenwechsel . |
| 2. | Drahtbügel aus dem Bordwerkzeug (⇒ Bordwerkzeug ) in die kleine Bohrung der Abdeckung der Rückleuchte stecken ⇒ Abb. 223 A. Bügel zur Fahrzeugmitte drehen und Abdeckung in Pfeilrichtung etwa 1 cm abziehen. |
| 3. | Abdeckung zuerst unten, dann oben nach hinten abziehen. Hinter der Abdeckung wird eine Schraube sichtbar. |
| 4. | Schraube mit der flachen Klinge des Schraubendrehers aus dem Bordwerkzeug herausdrehen. |
| 5. | Rückleuchte vorsichtig zur Fahrzeugaußenseite drücken, bis die Rückleuchte an den 2 Raststellen (Kugelköpfen) hörbar ausrastet. |
| 6. | Verriegelung des Anschlusssteckers in Pfeilrichtung drücken. |
| 7. | Anschlussstecker ⇒ Abb. 223① B abziehen. |
| 8. | Rückleuchte vorsichtig nach hinten aus der Karosserie herausnehmen und auf eine saubere, glatte Fläche legen. |
Glühlampe wechseln
| 9. | Die 4 Befestigungsschrauben ⇒ Abb. 223  (Pfeile) mit dem Schraubendreher aus dem Bordwerkzeug herausdrehen ⇒ Bordwerkzeug . |
| 10. | Lampenhalter aus der Rückleuchte herausnehmen. |
| 11. | Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen. |
| 12. | Lampenhalter in die Rückleuchte einsetzen. |
| 13. | Die 4 Befestigungsschrauben mit dem Schraubendreher festdrehen. |
| 14. | Anschlussstecker ⇒ Abb. 223①  auf den Lampenhalter stecken. Der Anschlussstecker muss hörbar einrasten. |
Rückleuchte einbauen
| 15. | Rückleuchte an der Karosserie ansetzen und zur Fahrzeugmitte drücken, bis die Rückleuchte an den 2 Raststellen (Kugelköpfen) hörbar einrastet. |
| 16. | Mit einer Hand die Rückleuchte an der Einbauposition halten und mit der anderen die Befestigungsschraube mit der flachen Klinge des Schraubendrehers aus dem Bordwerkzeug (⇒ Bordwerkzeug ) festdrehen. |
| 17. | Verkleidung der Rückleuchte erst unten, dann oben in die ursprüngliche Position einsetzen. |
| 18. | Den richtigen Einbau und festen Sitz der Rückleuchte kontrollieren. |
| 19. | Heckklappe schließen ⇒ Heckklappe . |
Auf Grund verschiedener
Ausführungen der Rückleuchten kann die Lage der Glühlampen von der Darstellung
in den Abbildungen abweichend sein.
