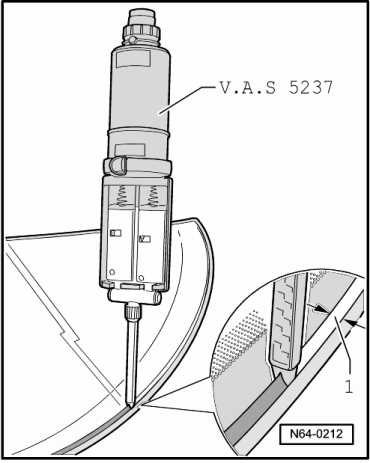

-	Tragen Sie das Klebedichtungsmaterial umlaufend im rechten Winkel zur Scheibe auf.

ACHTUNG!

Scheibe muss innerhalb von 10 Minuten eingesetzt werden, da sonst die Haftung des Scheibenklebstoffes beeinträchtigt wird.

Scheibe mit Hilfe von zwei Saughebern (V.A.G 1344) in Scheibenausschnitt einsetzen, ausmitteln und bis auf den Abstandssteg eindrücken.

Spaltmaße Frontscheibe → Kapitel.

Frontscheibe während der Mindestaushärtezeit mit den Scheibeneinstellern (443 845 631 A) fixieren.

Die Wasserkastenabdeckung ist unbedingt wie auf der Seite → Kapitel beschrieben einzubauen.

Eventuell vorhandene Aufkleber (z. B. für Airbag) sind wieder anzubringen.

Gummidichtung für Achse des Motor für Heckscheibenwischer in die Heckscheibe einsetzen.

Spaltmaße Heckscheibe → Kapitel.

Der Aktivator darf nicht auf die Sammelschiene der Scheibenheizung gestrichen werden.

Für den Auftrag des Klebedichtungsmaterials sind links und rechts an der Heckscheibe Markierungen angebracht.

An den Seiten darf die Heckscheibe nach dem Einbau auf keinen Fall über die Kontur der Heckklappe herausragen!

Heckscheibe während der Mindestaushärtezeit mit Klebeband fixieren.

Sollte die Kleberaupe zu dick aufgetragen worden sein, und der Klebstoff quillt bis auf den Bereich der Scheibenheizung, ist der Klebstoff zu entfernen.

N64-0212
