Volkswagen Touran Reparaturanleitung :: Glasdeckel für Schiebe-/Ausstelldach einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Schiebedach / Schiebe-/Ausstelldach mit Glasdeckel / Glasdeckel für Schiebe-/Ausstelldach einbauen

Deckel muss in Nullstellung eingebaut werden (Deckel geschlossen).

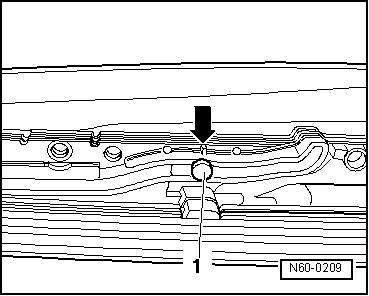

Nullstellung:

Der Führungszapfen -1- muss mit der Markierung -Pfeil- auf der linken und rechten Kulisse fluchten.

Ist dies nicht der Fall, Parallellauf einstellen → Kapitel

Glasdeckel für Schiebe-/Ausstelldach einbauen

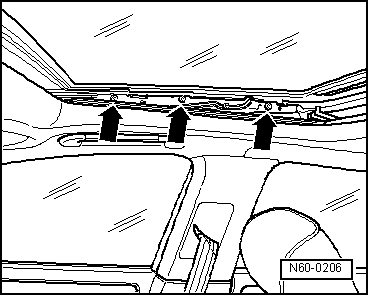

-	Setzen Sie den Deckel für Schiebe-/Ausstelldach von oben ein und schrauben Sie die Befestigungsschrauben -Pfeile- (Kulisse/Deckel) ein.

-	Ziehen Sie die Befestigungsschrauben -Pfeile- nur leicht an und ziehen Sie erst nach der Deckelhöheneinstellung die Befestigungsschrauben mit 4,5 Nm an.
