Das Batterie-Ladegerät -VAS 5095- ist geeignet zum Laden von allen 12 V Batterien im VW-Konzern.

Die Batterieladung erfolgt ohne Strom- und Spannungsspitzen. Dadurch wird die Bordelektronik nicht beeinflusst. Die Batterie kann während des Ladens im Fahrzeug verbleiben und muss nicht vom Bordnetz getrennt werden.

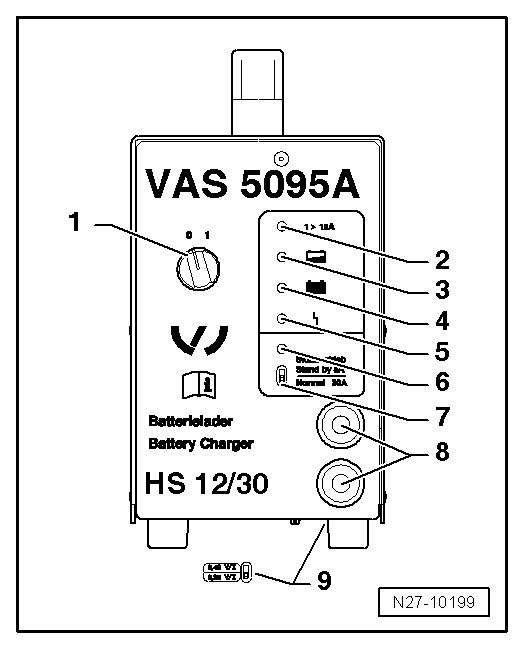

Batterie-Ladegerät -VAS 5095 A-

1 -	Schalter EIN / AUS (0 = Ladegerät AUS)

2 -	Ladestromanzeige (I > 12 A)

3 -	Ladestromanzeige Batterie teilgeladen > 90 %

4 -	Ladeerhaltung leuchtet grün bei geladener Batterie

5 -	Störungsanzeige

6 -	Anzeige Stützbetrieb

7 -	Umschalter Stützbetrieb/ Normalbetrieb

8 -	Ladekabel, rote Ladeklemme "+", schwarze Ladeklemme "-"

9 -	Umschalter Batterietyp (Ladegeräteboden)
