Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Zange -T10005-

Geberzylinder bei ausgebautem Lagerbock aus- und einbauen (ab 06.03)

Ausbauen

-	Bauen Sie den Lagerbock aus → Kapitel.

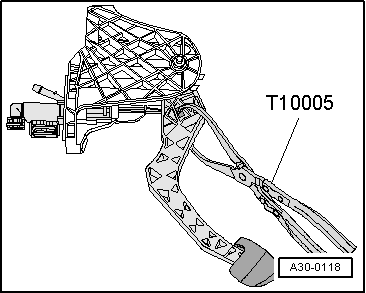

-	Entriegeln Sie die Aufnahme der Betätigungsstange für Geberzylinder mit Zange -T10005-.

-	Legen Sie ein Distanzstück -A- zwischen Kupplungspedal und Anschlag und drücken Sie das Kupplungspedal zum Distanzstück.

Länge des Distanzstückes = ca. 40 mm ( z. B. ¹/₂ Steckschlüsseleinsatz ).

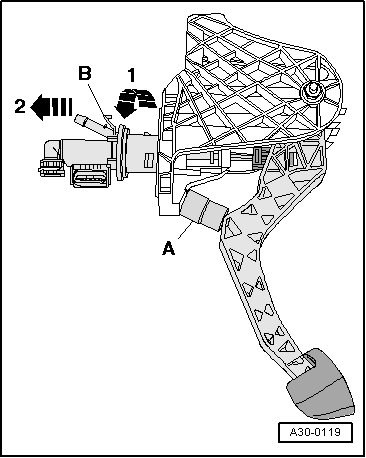

-	Entriegeln Sie den Sicherungsbügel -B- und ziehen Sie den Geberzylinder aus dem Lagerbock heraus -Pfeile 1- und -2-.

Einbauen

Bewegen Sie das Kupplungspedal bis zum Anschlag in Ruhestellung.

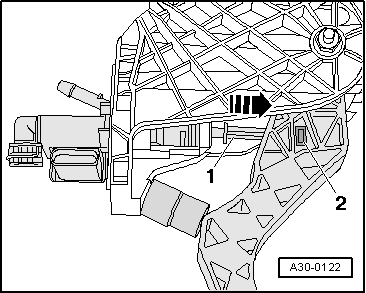

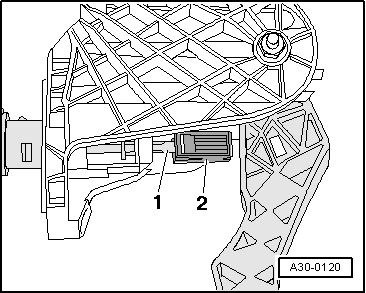

-	Bringen Sie die Aufnahme -2- an der Betätigungsstange -1- des Geberzylinders an.

-	Legen Sie ein Distanzstück -A- zwischen Kupplungspedal und Anschlag und drücken Sie das Kupplungspedal zum Distanzstück.

Länge des Distanzstückes = ca. 40 mm (z. B. ¹/₂ Steckschlüsseleinsatz )

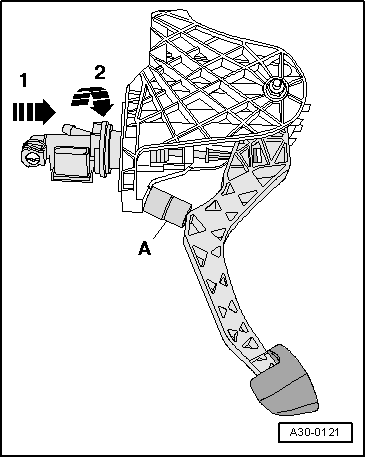

-	Verriegeln Sie den Geberzylinder am Lagerbock -Pfeil 1- und -Pfeil 2-.

-	Drücken Sie die Betätigungsstange -1- für Geberzylinder in Pfeilrichtung, bis die Aufnahme -2- hörbar im Kupplungspedal einrastet.

-	Bauen Sie den Lagerbock ein → Kapitel.
