Volkswagen Touran Reparaturanleitung :: Gaspedalmodul aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

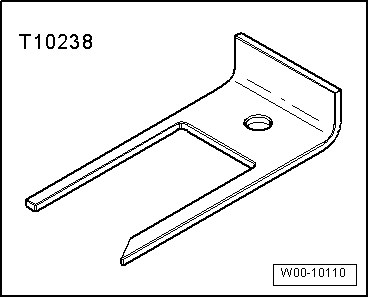

Entriegelungswerkzeug -T10238-
Für Rechtslenker:

  Gaspedalmodul aus- und einbauen

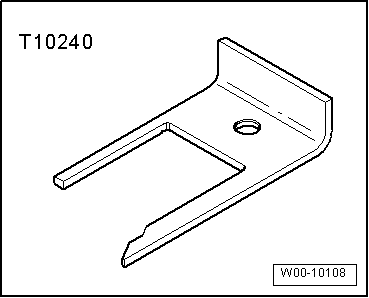

Entriegelungswerkzeug -T10240-
"Führen Sie bitte folgenden Arbeitsablauf durch"
Ausbauen
  Gaspedalmodul aus- und einbauen

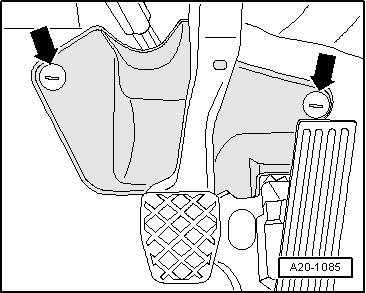

Bauen Sie die Abdeckung für die Lenksäule aus -Pfeile-.
Hebeln Sie die Abdeckkappe -3- mit einem Schraubendreher heraus.
Drehen Sie die Befestigungsschraube -2- heraus.
  Gaspedalmodul aus- und einbauen
Stecker -1- entriegeln und vom Gaspedalmodul abziehen.
  Gaspedalmodul aus- und einbauen

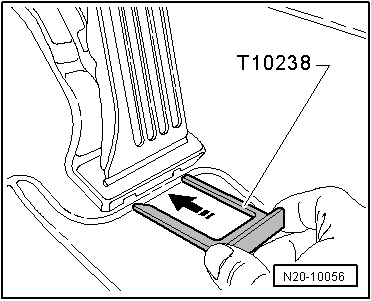

Schieben Sie das Entriegelungswerkzeug -T10238- (bei Rechtslenker Entriegelungswerkzeug -T10240-) wie gezeigt bis zum Anschlag in die dafür vorgesehenen Öffnungen und nehmen Sie das Gaspedalmodul ab.
Einbauen
  Gaspedalmodul aus- und einbauen

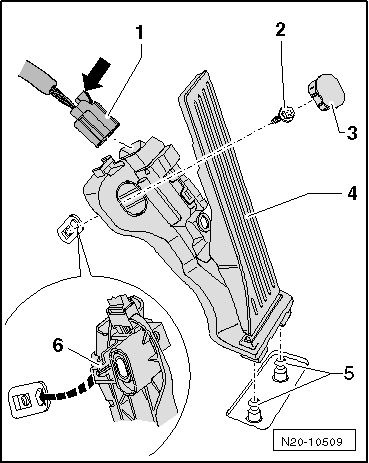

Stecken Sie den Stecker -1- auf das Gaspedalmodul -4-. Stecker verriegeln -Pfeil-.
Drücken Sie das Gaspedalmodul auf die Haltebolzen -5-.
Setzen Sie den Zentrierstift -6- in die Bohrung am Unterboden ein.
Befestigen Sie das Gaspedalmodul mit der Schraube -2- und setzen Sie die Abdeckkappe -3- auf.
  Gaspedalmodul aus- und einbauen
Bauen Sie die Abdeckung für Lenksäule wieder ein.
  A20-1085
