Volkswagen Touran Reparaturanleitung :: Gasdruckfeder ausbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Deckel, Klappen, Fahrerhaus, Zentralv. / Frontklappe / Gasdruckfeder ausbauen

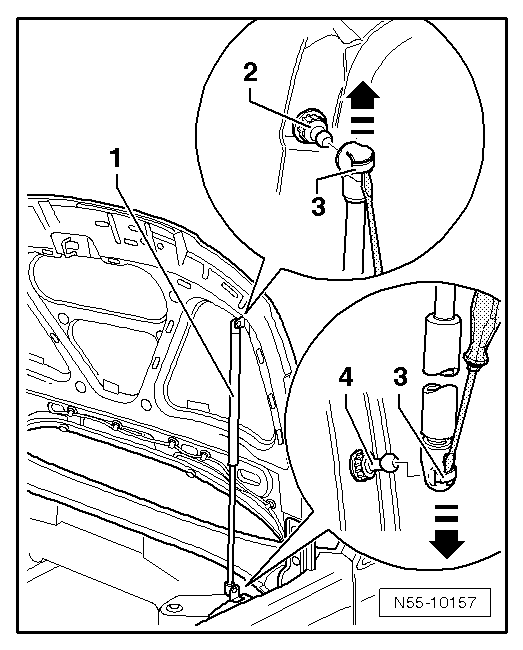

Frontklappe öffnen und abstützen.

-	Mit einem kleinen Schraubendreher unter die Federklammer -3- greifen.

-	Federklammer -3- gerade so weit anheben, dass sich die Federklammer über die Kugelpfanne in -Pfeilrichtung- verschieben lässt.

-	Gasdruckfeder -1- von den Kugelzapfen -2- und Lagerbock mit Kugelzapfen -4- abziehen.

Nach der Demontage der Gasdruckfeder -1- die Federklammer -3- sofort wieder zurückschieben.

ACHTUNG!

Bei Wiederverwendung der Gasdruckfeder vorsichtig vorgehen. Die Federklammer darf nicht ganz aus der Kugelpfanne herausgehebelt werden, sonst Beschädigung der Federklammer. Die Gasdruckfeder springt aus der Aufnahme und es kommt zu Beschädigungen bzw. Verletzungen des Bedieners.

Hinweis

Kugelzapfen -4- ist Bestandteil des Lagerbocks.

Bauteil	Anzugsdrehmoment
Kugelzapfen	22 Nm
Schrauben des Lagerbocks	10 Nm
