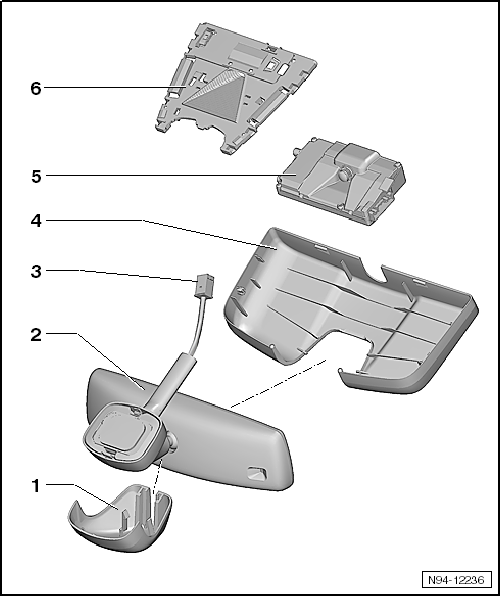

Montageübersicht Frontkamera für Fahrerassistenzsysteme -R242-
1 - | Abdeckung vorn (Spiegelfuß) |
2 - | automatisch abblendbarer Innenspiegel -Y7- |
3 - | zentrale Stechverbindung |
4 - | Abdeckung unten |
5 - | Frontkamera für Fahrerassistenzsysteme -R242- |
Einbauort: in der oberen Abdeckung des Innenspiegels |
aus- und einbauen → Kapitel |
ersetzen → Kapitel |
codieren → Kapitel |
Kalibrieren → Kapitel |
6 - | Abdeckung oben |
innen in die Frontscheibe aufgeklebt |
mit integrierter Scheibenheizung für Frontsensorik -Z113- |
zur Aufnahme der Frontkamera für Fahrerassistenzsysteme -R242- |
