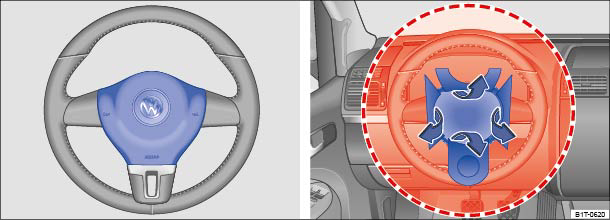

Abb. 66
Einbauort und Entfaltungsbereich des Fahrer-Frontairbags.

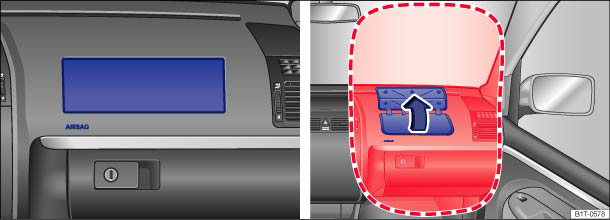

Abb. 67
Einbauort und
Entfaltungsbereich des Beifahrer-Frontairbags.
⇒Einleitung
zum Thema 
Das Frontairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen zusätzlichen Schutz für den Kopf- und Brustbereich des Fahrers und des Beifahrers bei Frontalkollisionen mit höherer Unfallschwere. Es muss immer der größtmögliche Abstand zum Frontairbag eingehalten werden ⇒ Sitzposition einstellen . Dadurch können sich die Frontairbags im Falle einer Auslösung vollständig entfalten und somit eine maximale Schutzwirkung bieten.
Der Frontairbag für den Fahrer befindet sich im Lenkrad ⇒ Abb. 66  und der Frontairbag für den Beifahrer in der Instrumententafel ⇒ Abb. 67 . Die Airbageinbauorte sind durch die Schriftzüge AIRBAG gekennzeichnet.
Die rot eingerahmten Bereiche ⇒ Abb. 66  und ⇒ Abb. 67 
werden von den auslösenden Frontairbags erfasst (Entfaltungsbereich). Deshalb
dürfen in diesen Bereichen niemals Gegenstände abgelegt oder befestigt werden
⇒ . Die werkseitig
montierten Anbauteile werden vom auslösenden Fahrer- und Beifahrer-Frontairbag
nicht erfasst, z. B. die Basisplatte für die Mobiltelefonhalterung.
Beim Entfalten der Fahrer- und Beifahrer-Frontairbags werden die Airbagabdeckungen aus dem Lenkrad ⇒ Abb. 66  bzw. der Instrumententafel ⇒ Abb. 67  herausgeklappt. Die Airbagabdeckungen bleiben mit dem Lenkrad bzw. mit der Instrumententafel verbunden.
