Ausbauen

-	Regulierung für Heizluft und Frischluft und Adapter ausbauen → Kapitel.

-	Regulierung für Heizluft und Frischluft wieder auf den Adapter stecken.

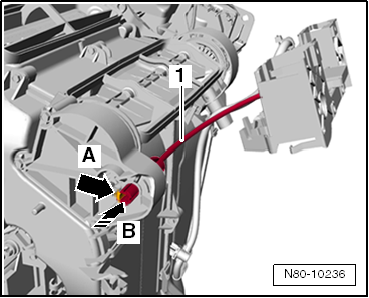

-	Verriegelung - Pfeil A- an der flexiblen Welle -1- entriegeln und -in Pfeilrichtung B- herausziehen.

Flexible Welle für Luftverteilung aus- und einbauen

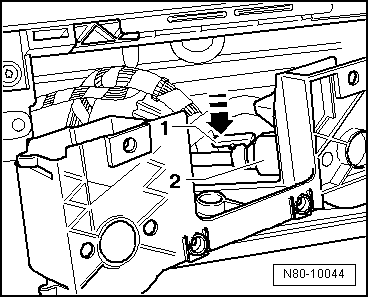

-	In die Mittelkonsole greifen und Rastnase -1- durch Drücken -in Pfeilrichtung- entriegeln.

-	Flexible Welle aus dem Adapter -2- herausziehen.

Hinweis

Bei der Montage der flexiblen Welle muss der Adapter und die Drehknöpfe an der Regulierung für Heizluft und Frischluft eine bestimmte Lage zueinander haben, sonst kommt es zu Fehlfunktionen.

Einbauen

-	Der Einbau erfolgt in umgekehrter Reihenfolge.

Prüfen

Flexible Welle für Stelleinheit Luftverteilerklappen:

Frischluftgebläse auf höchster Stufe laufen lassen. Strömt bei der Stellung "Defrostfunktion" auch Luft aus der Defrosterdüse und keine aus den Fußraumausströmern ist der Einbau der flexiblen Welle richtig. Anderenfalls flexible Welle von dem Adapter abbauen. Regulierung für Heizluft und Frischluft auf den Adapter setzen und Drehknopf für Luftverteilung ¹/₂ Umdrehung (180) drehen danach flexible Welle wieder aufstecken und Prüfung wiederholen.
