Ausbauen

-	Verkleidung Tür vorn ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

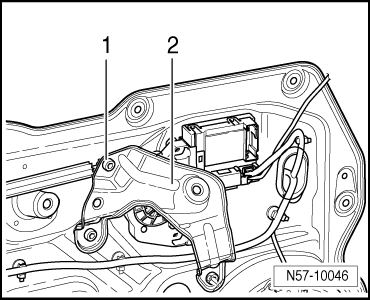

-	Drehen Sie die Schrauben -1- (drei Stück) heraus und nehmen Sie den Haltebock -2- ab.

-	Setzen Sie die Türscheibe mit Klebeband fest, damit sie nicht herunterrutscht.

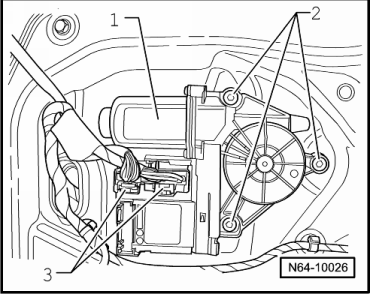

-	Trennen Sie alle Steckverbindungen -3-.

-	Drehen Sie die drei Schrauben -2- heraus.

-	Nehmen Sie den Fensterhebermotor mit Steuergerät -1- vom Aggregateträger ab.

Einbauen

ACHTUNG!

Bei einem neuen eingebauten Fensterhebermotor (Türsteuergerät) müssen Zusatzfunktionen und die Überschusskraftbegrenzung codiert werden!

-	Stecken Sie den Fensterhebermotor auf und ziehen Sie die Türscheibe leicht auf und ab damit sich die Verzahnung zwischen Motor und Seiltrommel besser findet.

Anzugsdrehmoment: Schrauben Fensterhebermotor 3.5 Nm

-	Befestigen Sie die Steckverbindungen -3-.

-	Montieren Sie den Haltebock -2-.

Anzugsdrehmoment: Schrauben -1- Haltebock 8 Nm

Für den neuen Fensterhebermotor

-	Ein neuer Fensterhebermotor wird mit dem Fahrzeugdiagnose-, Mess-, und Informationssystem -VAS 5051 A- codiert.

Für alle Fensterhebermotoren

-	Lassen Sie den Fensterheber im Automatiklauf einmal nach oben auf Anschlag fahren. Ziehen Sie dann den Schalter noch einmal für 2 Sekunden. Damit hat der Fensterhebermotor seinen oberen Anschlag erkannt.

-	Anschließend ist in umgekehrter Reihenfolge wie beim Ausbau vorzugehen.
