Volkswagen Touran Reparaturanleitung :: Ein- und Auslassventile

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Motor - Zylinderkopf, Ventiltrieb / Ein- und Auslassventile

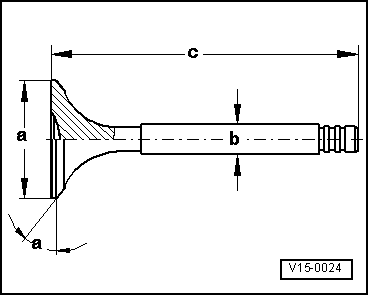

Ventilmaße

Hinweis

Ventile dürfen nicht nachgearbeitet werden. Nur das Einschleifen ist zulässig.

Maß		Einlassventil	Auslassventil
Ø a	mm	26,50 ... 26,70	24,4 ... 24,60
Ø b	mm	5,968 ... 5,982	5,958 ... 5,972
c	mm	99,30	99,10
α	∠	45	45

Ventilsitze nacharbeiten

Hinweis

Ventilsitze dürfen wegen der engen Toleranzen nicht nachgearbeitet werden.

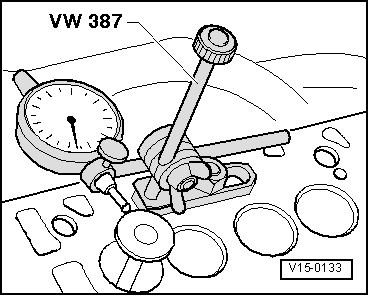

Ventilführungen prüfen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Universal-Messuhrhalter -VW 387-

Messuhr

-	Stecken Sie ein neues Ventil in die Führung. Das Ventilschaftende muss mit der Führung abschließen. Wegen der unterschiedlichen Schaftdurchmesser nur Einlassventil in Einlassführung bzw. Auslassventil in Auslassführung verwenden.

-	Ermitteln Sie das Kippspiel. Verschleißgrenze: max. 1,3 mm

-	Liegt das ermittelte Kippspiel oberhalb der Verschleißgrenze, muss der Zylinderkopf ersetzt werden.

Ventilführungen prüfen

Ventile prüfen

-	Ventile am Schaft und an der Sitzfläche auf Einlaufspuren prüfen.

-	Wenn deutliche Einlaufspuren zu erkennen sind, Ventil wechseln.
