Volkswagen Touran Reparaturanleitung :: Dosierpumpe -V54- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Zusatzheizung / Kraftstoffversorgung der Zusatzheizungen Thermo Top V / Dosierpumpe -V54- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

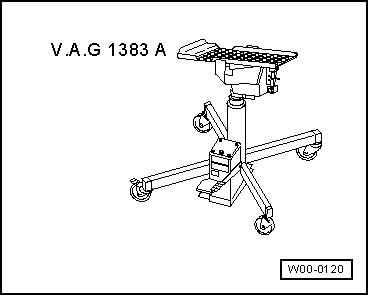

Motor- und Getriebeheber -V.A.G 1383 A-

Hinweis

Handelsübliche Schraubschelle bereithalten. Spannbereich Ø 9,6 bis 11,3 mm.

Ausbauen

-	Stützen Sie den Kraftstoffbehälter mit dem Motor- und Getriebeheber -V.A.G 1383 A- ab.

-	Vordere Schrauben der Spannbänder vom Kraftstoffbehälter rausdrehen → Rep.-Gr.20.

-	Kraftstoffbehälter im vorderen Bereich maximal 25 Zentimeter absenken.

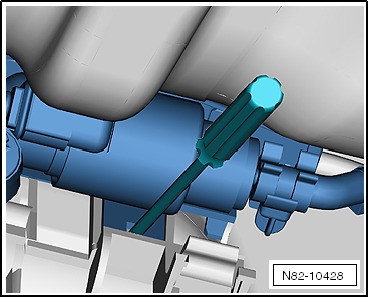

-	Drücken Sie mit einem Schraubendreher durch die Öffnung am Halter. Damit wird die Haltelasche entriegelt und der Halter mit der Dosierpumpe -V54- kann abgenommen werden.

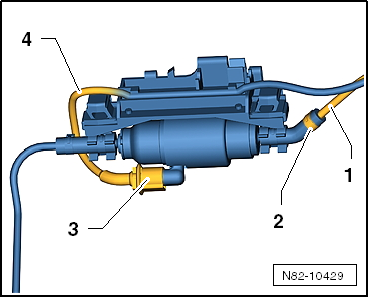

-	Steckverbindung -3- an der Dosierpumpe -V54- trennen und Leitungsstrang -4- aus dem Halter nehmen.

-	Klemmschelle -2- öffnen.

ACHTUNG!

Es besteht Gefahr durch austretenden Kraftstoff.

Kraftstoffsystem steht unter Druck.

Vor dem Öffnen des Systems Putzlappen um die Verbindungsstelle legen. Dann durch vorsichtiges Lösen der Verbindungsstelle Druck abbauen.

-	Kraftstoffleitung -1- von der Dosierpumpe -V54- abziehen und verschließen.

-	Schnellkupplung der Kraftstoffleitung zur Zusatzheizung Thermo Top V öffnen und Kraftstoffleitung verschließen.

Einbauen

-	Entfernen Sie die Kraftstoffleitung am Original Ersatzteil die zum Kraftstoffbehälter führt.

Achten Sie auf den richtigen Sitz des Halters der Dosierpumpe -V54-.

Klemmschelle ist durch eine Schraubschelle zu ersetzen. Spannbereich Ø 9,6 bis 11,3 mm.

Hinweis

Ab KW 12/06 hat bei der Ausführung Diesel ein Kraftstoffabschaltventil -N109- → Abb. direkt am Kraftstoffstutzen der Zusatzheizung und eine neue Dosierpumpe -V54- (graue Kunststoffkappe) eingesetzt. Das Steuergerät für Zusatzheizung -J364- ist ebenfalls neu. Die Dosierpumpe -V54- hat einen Bypass um den Kraftstoffdruck zwischen dem Kraftstoffabschaltventil -N109- und der Dosierpumpe -V54- bei ausgeschalteter Zusatzheizung abzubauen.

Achten Sie auf die richtige Teilenummer. Ein Kreuzverbau ist nicht zulässig, da die Funktion der Zusatzheizung gestört wird.
