Dichtring für Flanschwelle links ersetzen

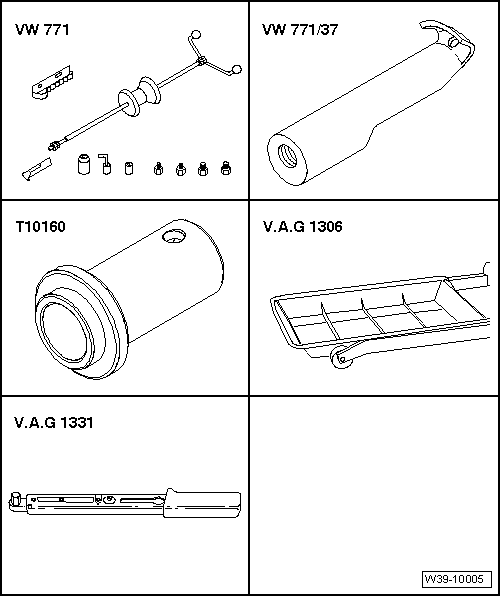

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Mehrzweckwerkzeug -VW 771-

Ausziehhaken -VW 771/37-

Druckstück -T10160-

Auffangwanne -V.A.G 1306-

Drehmomentschlüssel -V.A.G 1331-

Ausbauen

-	Rad links abbauen.

-	Geräuschdämpfung abbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

-	Radhausschale vorn links ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66.

-	Lenkung nach links einschlagen.

-	Gelenkwelle von Flanschwelle abschrauben. → Fahrwerk, Achsen, Lenkung; Rep.-Gr.40

-	Gelenkwelle so weit wie möglich hochbinden. Lackierung der Gelenkwelle dabei nicht beschädigen.

-	Auffangwanne unter das Getriebe stellen.

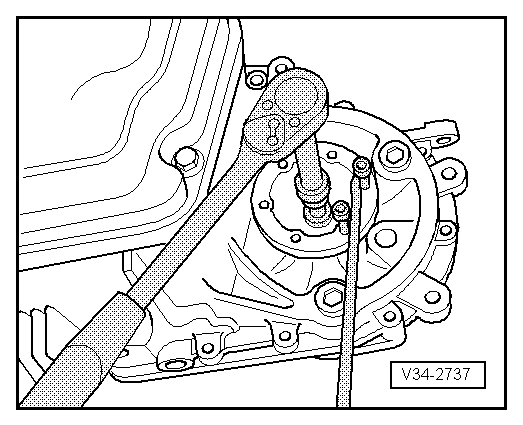

-	Befestigungsschraube für Flanschwelle herausschrauben, dazu zwei Schrauben in den Flansch eindrehen und mittels Montiereisen Flanschwelle gegenhalten.

-	Flanschwelle mit Druckfeder herausziehen.

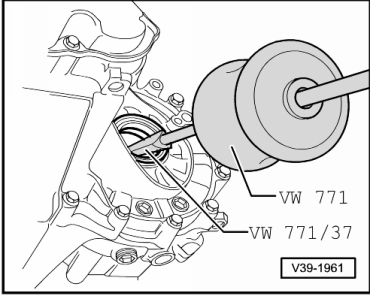

-	Dichtring für Flanschwelle mit dem Mehrzweckwerkzeug -VW 771- und den Ausziehhaken -VW 771/37-ausziehen.

Einbauen

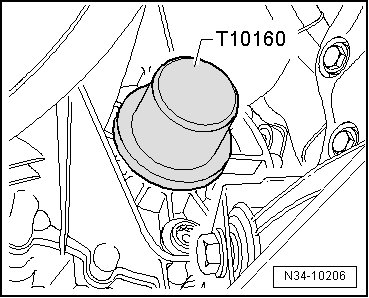

-	Neuen Dichtring bis Anschlag eintreiben, dabei Dichtring nicht verkanten.

-	Raum zwischen Dicht- und Staublippe zu Hälfte mit Dichtfett -G 052 128 A1- füllen.

-	Flanschwelle einsetzen.

-	Flanschwelle mit Kegelschraube befestigen.

-	Gelenkwellen an Getriebe anbauen. → Fahrwerk, Achsen, Lenkung; Rep.-Gr.40

-	Getriebeöl prüfen und auffüllen → Kapitel.

-	Radhausschale vorn links einbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.66.

-	Geräuschdämpfung anbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

-	Rad anbauen → Fahrwerk, Achsen, Lenkung; Rep.-Gr. 44; Anzugsdrehmomente für Radschrauben.

Anzugsdrehmoment

Flanschwelle an Getriebe (Kegelschraube) → Pos.
