Hinweis

Der Aus- und Einbau ist für die rechte Dachreling beschrieben. Der Aus- und Einbau der linken Dachreling ist sinngemäß daraus abzuleiten.

Ausbauen

Ausbauen

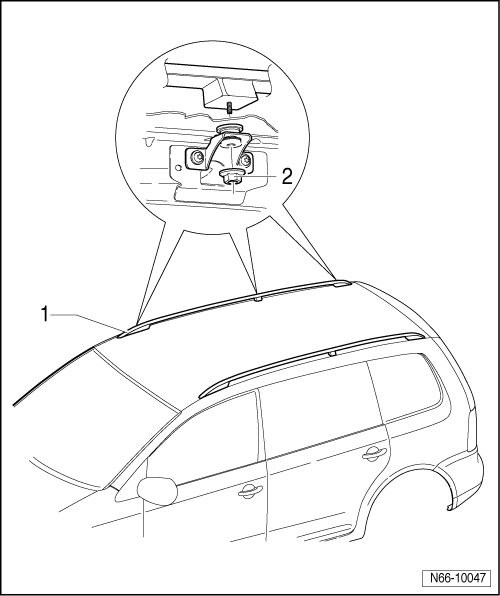

-	Formhimmel ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70.

-	Drehen Sie die Sechskantmuttern -2- ab und nehmen Sie die Dachreling -1- ab.

Einbauen

Einbauen

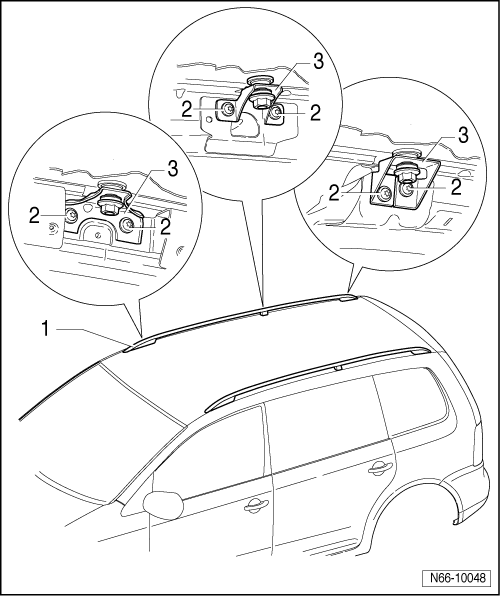

-	Setzen Sie die Dachreling -1- mit dem vorderen Fuß zuerst auf.

-	Anschraubreihenfolge der Dachreling -1- beachten. Zuerst vorn, danach hinten und dann Mitte.

-	Treten während der Verschraubung der Dachreling -1- Beulen um die Stützfüße im Dach auf, müssen die Befestigungswinkel -3- mit den Schrauben -2- gelöst werden.

-	Stellen Sie die Dachreling -2- ein (spannungsfrei) und drehen Sie die Schrauben -2- wieder fest.
