Crashsensoren

Hinweis

Der Aus- und Einbau ist für die rechte Fahrzeugseite beschrieben. Der Aus- und Einbau für die linke Seite erfolgt sinngemäß.

Ausbauen

ACHTUNG!

Beachten Sie die Sicherheitsmaßnahmen bei Arbeiten am Airbag .

-	Klemmen Sie die Fahrzeugbatterie ab → Elektrische Anlage; Rep.-Gr.27.

-	Nehmen Sie die Sitze der 2. Sitzreihe aus dem Fahrzeug heraus.

Fahrzeuge mit Staukasten

-	Bauen Sie den Staukasten aus → Kapitel.

nur 7-Sitzer

-	Bauen Sie die Sitze der 3. Sitzreihe aus → Kapitel.

alle Fahrzeuge

-	Bauen Sie die Verkleidungen Säulen B, oben, aus, die Gurtendbeschläge der Sicherheitsgurte vorn brauchen hierbei nicht demontiert werden → Kapitel.

-	Bauen Sie die Verkleidungen Säulen B, unten, aus → Kapitel.

-	Bauen Sie die Einstiegleisten, hinten, aus → Kapitel.

-	Bauen Sie die Abdeckungen Einstieg und die Blenden Sitzanschlag aus → Kapitel.

-	Bauen Sie den Ladeboden aus → Kapitel.

alle Fahrzeuge

-	Bauen Sie die Abdeckung Schlossträger, hinten, aus → Kapitel.

-	Bauen Sie die Dachabschlussleiste aus → Kapitel.

-	Bauen Sie die Verkleidung Säule D aus.

5-Sitzer → Kapitel.

7-Sitzer → Kapitel.

-	Bauen Sie die Verkleidung Säule C aus → Kapitel.

-	Bauen Sie Seitenwandverkleidung aus.

5-Sitzer → Kapitel.

7-Sitzer → Kapitel.

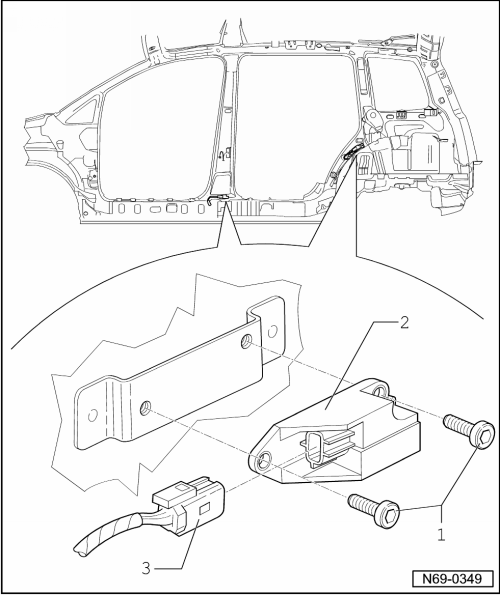

-	Drehen Sie jeweils die zwei Schrauben -1-heraus (9 Nm).

-	Trennen Sie von beiden Crashsensoren -2- den Leitungsstrang -3-.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Schalten Sie die Zündung ein.

ACHTUNG!

Es ist darauf zu achten, dass sich keine Personen im Fahrzeug aufhalten.

-	Klemmen Sie die Fahrzeugbatterie an → Elektrische Anlage; Rep.-Gr.27.
