ACHTUNG!

Der Weg des Bremspedals darf nicht durch zusätzliche Bodenbeläge verkürzt werden.

Alle Lagerstellen vor Montage mit Polyharnstoff-Fett -G 052 142 A2- fetten.

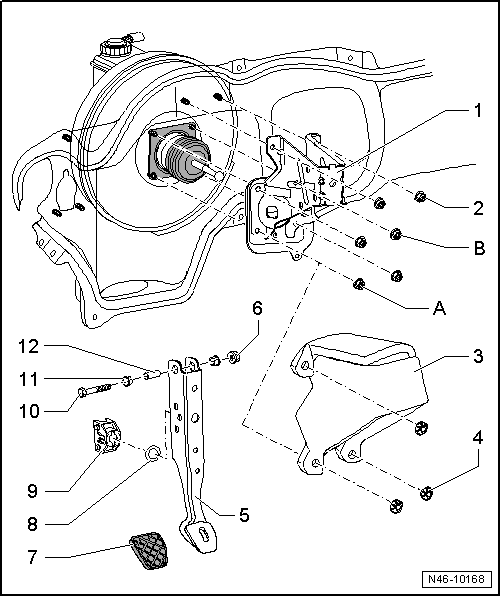

Bremspedal Montageübersicht ab KW 45/05

1 -

Lagerbock

aus- und einbauen → Kapitel

2 -

Mutter

25 Nm

nach jeder Demontage ersetzen

zuerst die Sechskantmuttern -A und B- anziehen

3 -	Geräuschdämpfung am Bremspedal

Zuordnung ⇒ Elektronischer Teilekatalog (ETKA)

4 -	Klemmscheibe

5 -	Bremspedal

aus- und einbauen → Kapitel

6 -

Mutter

25 Nm

nach jeder Demontage ersetzen

7 -

Kappe

8 -	Lagerschale

9 -

Aufnahme

für Kugelkopf der Druckstange des Bremskraftverstärkers

10 -

Schraube

11 -	Lagerbuchse

12 -	Lagerbolzen

Bremslichtschalter -F- aus- und einbauen bis KW 45/05

Inklusive Bremspedalschalter -F47-

Bei Fahrzeugen ab der KW 45/05 befindet sich der Bremslichtschalter -F- am Hauptbremszylinder → Kapitel.
