Hinweis

Die folgende Abbildung zeigt die Montageübersicht des Halters mit rechter Steckverbindung. Die Montageübersicht des Halters mit linker Steckverbindung ist sinngemäß gespiegelt.

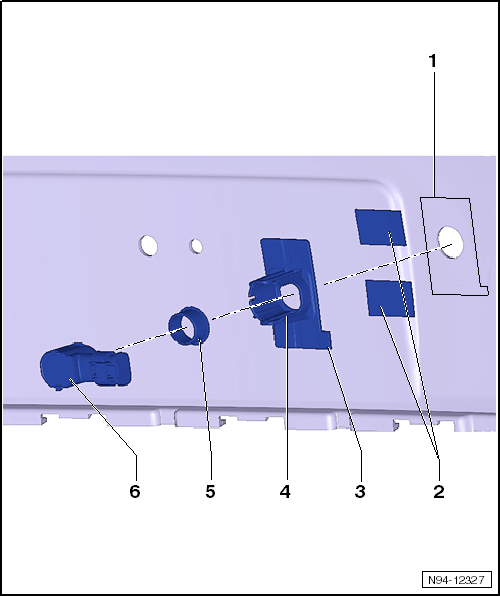

Montageübersicht der Geberhalter Geber für Einparkhilfe vorn Mitte

1 -	Anrisslinie Geberhalter

Anrisslinie > 1 mm zum Halter

Linie < 2 zur Horizontalen

2 -

Klebepad

Klebepad ist auf Halter vormontiert (geklebt)

Schaumstoffklebeband nach TL 52018-E, s=1

2 Stück, 30 x 20, A=12 cm²

3 -	Kennzeichnung des Einbauortes

VRM - Geber für Einparkhilfe vorn Mitte rechts -G253-

VLM - Geber für Einparkhilfe vorn Mitte links -G254-

4 -	Geberhalter

5 -	Entkopplungsring

6 -

Geber

Montage:

-	Halter in die Einbaulage der inneren Stoßfängerabdeckung bringen und den Einbaubereich durch eine Anrisslinie markieren → Pos..

Hinweis

Beim Anreißen darauf achten, dass die Anrisslinie > 1 mm als der Halter ist. Die Abweichung der Linie zur Horizontalen soll < 2 betragen.

-	Den Bereich innerhalb der Anrisslinie reinigen ggf. Kleberückstände vom alten Halter entfernen. Diesen Bereich mit Isopropanol entfetten.

-	Abdeckung vom Klebeband entfernen und den Halter in die Einbaulage der inneren Stoßfängerabdeckung einkleben.
