Volkswagen Touran Reparaturanleitung :: Bremslichtschalter -F- neue Ausführung

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Mechanik / Bremspedal - Montageübersicht / Bremslichtschalter -F- neue Ausführung

Hinweis

Nur noch neue Bremslichtschalter -F- verwenden.

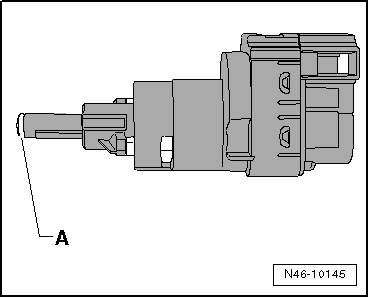

Der auffälligste Unterschied zum alten Bremslichtschalter -F- ist die neue, helle Kuppe auf dem Stößelkopf -A-.

Ausbauen

-	Verkleidung Fahrerseite ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70.

-	Gegebenenfalls den Fußraumausströmer ausbauen → Heizung, Klimaanlage; Rep.-Gr.80.

-	Stecker vom Bremslichtschalter -F- abziehen.

Der Ausbau des Bremslichtschalter -F- darf nur bei gedrücktem Stößel (nicht betätigtem Bremspedal) erfolgen, sonst wird die Verriegelung des Bremslichtschalter -F- beschädigt.

-	Bremslichtschalter -F- durch 45- Linksdrehung ausbauen.

Einbauen, einstellen und verriegeln

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Vor der Montage des Bremslichtschalter -F- die helle Kuppe auf dem Stößelkopf mit Polyharnstoff-Fett G 052 142 A2 fetten.

Beim Einbau des Bremslichtschalter -F- muss das Bremspedal immer in Ruhestellung bleiben. Das Bremspedal darf während der gesamten Montage nur mit dem Stößelkopf des Bremslichtschalter -F- berührt werden.

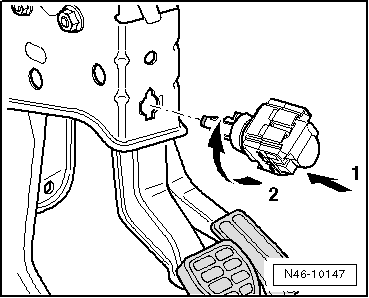

-	Bremslichtschalter -F- durch die Montageöffnung -Pfeil 1- führen und den Stößelkopf gegen das Pedal drücken. Dann den Bremslichtschalter -F- 45 nach rechts -Pfeil 2- drehen, bis er spürbar einrastet.

-	Stecker für Bremslichtschalter -F- aufstecken.

-	Funktion Bremslicht prüfen.

-	Fußraumausströmer einbauen → Heizung, Klimaanlage; Rep.-Gr.80.

-	Verkleidung Fahrerseite einbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70.
