Volkswagen Touran Reparaturanleitung :: Bremslichtschalter -F- aus- und einbauen, Rechtslenker

Ausbauen
Fahrzeuge mit Dieselmotor

Motorabdeckung abbauen → Rep.-Gr.15.
  Bremslichtschalter -F- aus- und einbauen, Rechtslenker
Hitzeschutz -1- vom Dieselpartikelfilter ausbauen, dazu die Muttern -Pfeile- abschrauben.
  Bremslichtschalter -F- aus- und einbauen, Rechtslenker
Abdeckung oben für Zahnriemen abbauen, dazu Klammern -Pfeile- lösen.
  Bremslichtschalter -F- aus- und einbauen, Rechtslenker
Elektrische Steckverbindung -2- vom Differenzdruckgeber -G505- entriegeln und abziehen.
Die Schraube -4- herausdrehen.
Schraube -3- herausschrauben.
Differenzdruckgeber -G505- abnehmen und zur Seite legen.
Befestigungsschrauben -1- herausschrauben und den Halter herausnehmen.
  Bremslichtschalter -F- aus- und einbauen, Rechtslenker
Wärmeschutz abclipsen und zur Seite legen.
Fortsetzung für alle Fahrzeuge
  Bremslichtschalter -F- aus- und einbauen, Rechtslenker
Wärmeschutzblech -3- falls vorhanden abbauen, dazu die Mutter -4- abschrauben.
  Bremslichtschalter -F- aus- und einbauen, Rechtslenker
Steckverbindung -A- vom Bremslichtschalter -F- entriegeln und abziehen.
  Hinweis

Der weitere Ausbau des Bremslichtschalters -F- muss von unten erfolgen.
Geräuschdämpfung unten abbauen → Rep.-Gr.50.
  Bremslichtschalter -F- aus- und einbauen, Rechtslenker

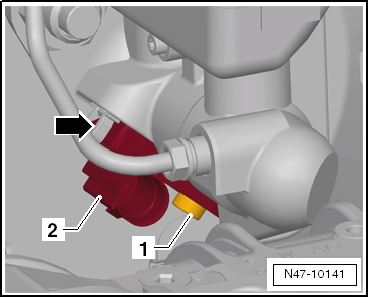

Schraube -1- aus dem Hauptbremszylinder herausdrehen.
Bremslichtschalter -F--2- unten vom Hauptbremszylinder abziehen und oben aus dem Clip -Pfeil- herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:
Bremslichtschalter -F- richtig in die Führung einsetzen.
  Bremslichtschalter -F- aus- und einbauen, Rechtslenker
Anzugsdrehmoment
Bauteil Anzugsdrehmoment
Bremslichtschalter -F- an den Hauptbremszylinder 5 Nm
