Mit dem Bördelgerät für Bremsleitungen -VAS 6056- lassen sich Bremsleitungen mit 5 mm Rohraußendurchmesser bördeln, ohne dabei die Beschichtung zu beschädigen. Damit können in bestimmten Fällen Teilstücke von Bremsleitungen kostengünstiger ersetzt werden.

Arbeiten mit dem Bördelwerkzeug -V.A.G 1356- sind auf Grund der Beschichtung und dem Durchmesser der schwarzen Bremsleitungen nicht zulässig.

Hinweis

Bremsleitungen dürfen nur bis max. 90 gebogen werden, sonst knicken sie ab oder weisen Verformungen auf.

Werden Bremsleitungen über 90 gebogen, wird der Leitungsquerschnitt in unzulässiger Weise verändert.

Bremsleitungen vorzugsweise am Unterboden trennen.

Die Lage der Zwischenstücke ist so auszuwählen, dass sie nicht an beweglichen Teilen scheuern können.

Spindel nicht fetten, nur mit Spiritus reinigen.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

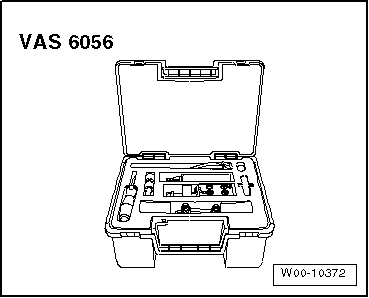

Bördelgerät für Bremsleitungen -VAS 6056-

Bremsen- Füll- und Entlüftungsgerät -VAS 5234-

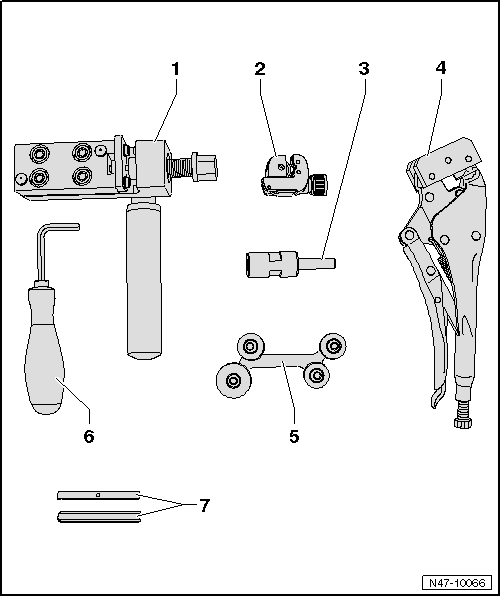

Auflistung der einzelnen Werkzeuge:

Bremsleitungsreparatur

1 -	Bördelgerät -VAS 6056/1-

in dem Bördelgerät -VAS 6056/1- sind die Bördelbacken -VAS 6056/6- eingebaut

2 -	Rohrabschneider -VAS 6056/2-

3 -	Bremsleitungs-Schälwerkzeug -VAS 6056/3-

Die Madenschrauben (im Schaft und seitlich) sind justiert und dürfen nicht verstellt werden!

4 -	Gripzange mit Kunststoffspannbacken -VAS 6056/4-

5 -	Rohrbiegewerkzeug -VAS 6056/5-

6 -	Winkelschraubendreher SW6

7 -	Bördelbacken -VAS 6056/7-
