Volkswagen Touran Reparaturanleitung :: Bremsbeläge aus- und einbauen CII 41

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Mechanik / Hinterradbremse instand setzen / Bremsbeläge aus- und einbauen CII 41

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1331-

Rückstell- und Ausdrehwerkzeug -T 10165-

Ausbauen

Weiterzuverwendende Bremsbeläge beim Ausbau kennzeichnen. An gleicher Stelle wieder einbauen, sonst ungleichmäßige Bremswirkung!

-	Hinterräder lösen.

-	Fahrzeug anheben.

-	Hinterräder abbauen.

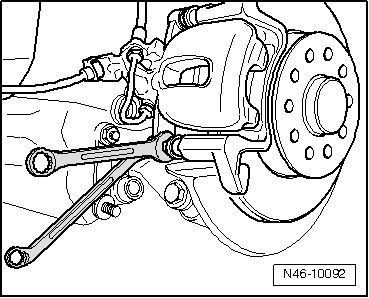

-	Befestigungsschrauben vom Bremssattel abschrauben, dabei am Führungsbolzen gegenhalten.

-	Bremssattel abnehmen und so mit Draht befestigen, dass das Gewicht des Bremssattels den Bremsschlauch nicht belastet bzw. beschädigt.

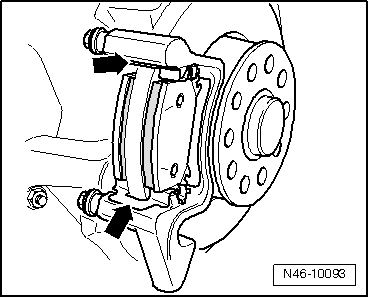

-	Bremsbeläge und Belaghaltebleche -Pfeile- ausbauen.

Reinigen:

ACHTUNG!

Bremsanlage nicht mit Druckluft ausblasen, der dabei entstehende Staub ist gesundheitsschädlich!

-	Anlageflächen für Belaghaltebleche (Bremsbeläge) am Bremsträger gründlich reinigen und Korrosion entfernen.

-	Bremssattel reinigen.

Für das Reinigen des Bremssattels ist ausschließlich Spiritus zu verwenden.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Vor Zurückstellen der Kolben etwas Bremsflüssigkeit aus dem Bremsflüssigkeitsbehälter mit einer Entlüfterflasche absaugen. Sonst kann, wenn zwischenzeitlich Bremsflüssigkeit nachgefüllt wurde, Bremsflüssigkeit auslaufen und zu Schäden führen.

-	Kolben durch Rechtsdrehen am Rändelrad des Rückstell- und Ausdrehwerkzeug - T 10165 - einschrauben, dabei Abschirmkappe nicht beschädigen.

-	Zum Einschrauben das Spezialwerkzeug T 10165/1 zur Hilfe nehmen.

Bei schwergängigen Kolben kann ein Maulschlüssel SW 13 an den dafür vorgesehenen Schlüsselflächen -Pfeil A- angesetzt werden.

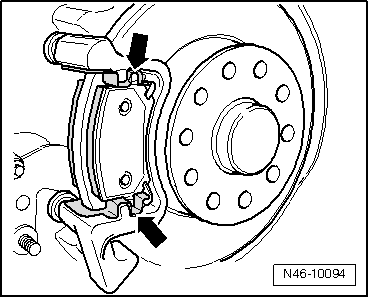

-	Belaghaltebleche -Pfeile- und Bremsbeläge in den Bremsträger einsetzen.

-	Darauf achten, dass die Bremsbeläge in den Behalteblechen -Pfeile- sitzen.

-	Bremssattel mit neuen selbstsichernden Schrauben befestigen.

-	Räder anbauen und festziehen → Fahrwerk, Achsen, Lenkung; Rep.-Gr.44.

Hinweis

Im Reparatursatz sind 4 selbstsichernde Sechskantschrauben für die Befestigung des Bremssattels enthalten. Diese sind in jedem Fall zu verbauen.

Nach jedem Bremsbelagwechsel das Bremspedal im Stand mehrmals kräftig durchtreten, damit die Bremsbeläge ihren dem Betriebszustand entsprechenden Sitz einnehmen.

Nach dem Bremsbelagwechsel den Bremsflüssigkeitsstand prüfen.

Anzugsdrehmoment

Bauteil	Anzugsdrehmoment
Bremssattel an Bremsträger	35 Nm
