Volkswagen Touran Reparaturanleitung :: Bremsbeläge aus- und einbauen, Bremssattel FN 3

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Mechanik / Vorderradbremse instand setzen / Bremsbeläge aus- und einbauen, Bremssattel FN 3

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1331-

Bremsbeläge aus- und einbauen, Bremssattel FN 3

Kolbenrücksetzvorrichtung -T 10145-

Ausbauen

Weiter zu verwendende Bremsbeläge beim Ausbau kennzeichnen. An gleicher Stelle wieder einbauen, sonst ungleichmäßige Bremswirkung!

-	Räder lösen.

-	Fahrzeug anheben.

-	Räder abbauen.

-	Haltefeder für Bremsbeläge mit einem Schraubendreher aus dem Bremssattel -Pfeil- hebeln und abnehmen.

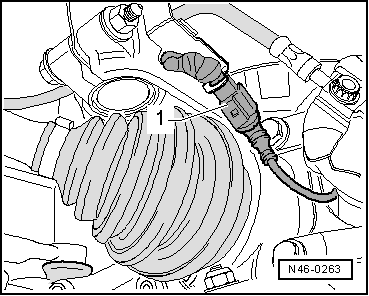

-	Steckverbindung -1- für Bremsbelagverschleißanzeige entriegeln und abziehen.

-	Abdeckkappen -Pfeile- abnehmen.

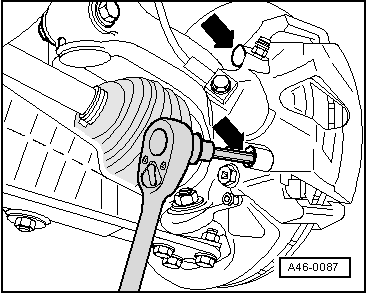

-	Beide Führungsbolzen -Pfeile- lösen und aus dem Bremssattel herausnehmen.

-	Bremssattel abnehmen und so mit Draht befestigen, dass das Gewicht des Bremssattels den Bremsschlauch nicht belastet bzw. beschädigt.

-	Bremsbelag aus Bremssattel herausnehmen bzw. vom Bremsträger abnehmen.

Reinigen:

ACHTUNG!

Bremsanlage nicht mit Druckluft ausblasen, der dabei entstehende Staub ist gesundheitsschädlich!

-	Auflageflächen am Bremsträger für die Bremsbeläge gründlich reinigen und Korrosion entfernen.

-	Bremssattel reinigen, besonders die Klebefläche für den Bremsbelag, sie muss frei von Kleberesten und Fett sein.

Für das Reinigen des Bremssattels ist ausschließlich Spiritus zu verwenden.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Bremsflüssigkeit aus dem Bremsflüssigkeitsbehälter absaugen bevor der Kolben mit der Kolbenrücksetzvorrichtung -T10145- in den Zylinder drückt wird. Sonst kann, wenn zwischenzeitlich Bremsflüssigkeit nachgefüllt wurde, Bremsflüssigkeit auslaufen und zu Schäden führen.

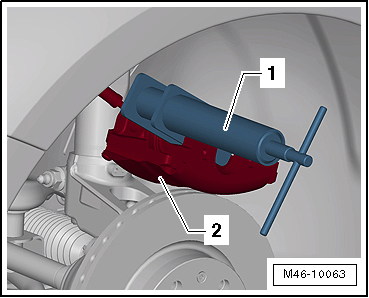

-	Kolben im Bremssattel -2- mit Kolbenrücksetzvorrichtung -T10145--1- zurückdrücken.

-	Schutzfolie von der Rückenplatte des äußeren Bremsbelags abziehen.

-	Äußeren Bremsbelag auf Bremsträger aufsetzen.

-	Inneren Bremsbelag mit Haltefeder in den Bremssattel (Kolben) einsetzen.

Beim Ansetzen des Bremssattels darauf achten, dass der Bremsbelag nicht mit dem Bremssattel verklebt, bevor die richtige Einbaulage erreicht ist.

Klebefläche nicht beschädigen.

-	Bremssattel mit beiden Führungsbolzen an den Bremsträger schrauben.

-	Beide Abdeckkappen einsetzen.

-	Haltefeder in den Bremssattel einsetzen.

-	Steckverbindung der Bremsbelagverschleißanzeige anschließen.

-	Räder anbauen und festziehen → Fahrwerk, Achsen, Lenkung; Rep.-Gr.44.

Hinweis

Nach jedem Bremsbelagwechsel das Bremspedal im Stand mehrmals kräftig durchtreten, damit die Bremsbeläge ihren dem Betriebszustand entsprechenden Sitz einnehmen.

Nach dem Bremsbelagwechsel den Bremsflüssigkeitsstand prüfen.

Anzugsdrehmoment

Bauteil	Anzugsdrehmoment
Führungsbolzen an Bremsträger	30 Nm
