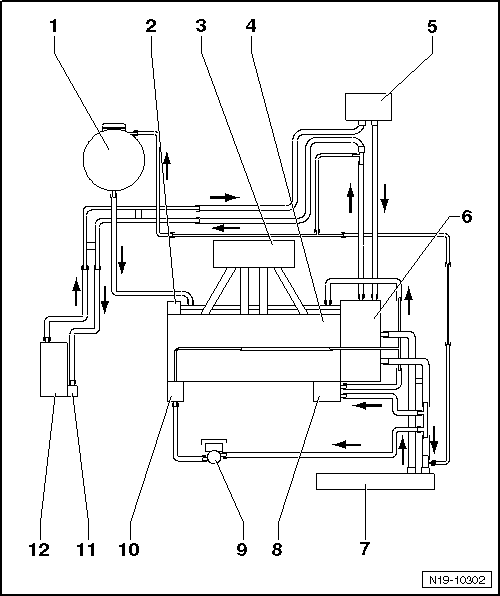

Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Zusatzheizung, Motorkennbuchstabe: CAVB, CAVC, CAVD, CDGA, CFHC, CFJA, CFJB, CLCA, CTHB und CTHC

1 -	Ausgleichsbehälter

2 -	Kühlmittelpumpe

3 -

Saugrohr

4 -	Zylinderkopf/ Zylinderblock

5 -	Wärmetauscher für Heizung

6 -	Kühlmittelreglergehäuse

7 -

Kühler

8 -	Motorölkühler

9 -	Pumpe für Kühlmittelumlauf -V50-

aus- und einbauen → Rep.-Gr.19

10 -	Abgasturbolader

11 -	Umwälzpumpe -V55-

aus- und einbauen → Kapitel

12 -	Zusatzheizung Thermo Top V

aus- und einbauen → Kapitel
