Volkswagen Touran Reparaturanleitung :: Bezug und Polster, Vordersitzkissen, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Sitz - Polster, Bezüge / Bezüge und Polster Sitze vorn / Bezug und Polster, Vordersitzkissen, aus- und einbauen

Hinweis

Der Aus- und Einbau der Komponenten ist für den linken Sitz beschrieben. Der Aus- und Einbau der Komponenten vom rechten Sitz erfolgt sinngemäß.

Ausbauen

Vorsicht!

Auf dem Polster vom Beifahrersitz ist der Sitzbelegungssensor Beifahrerseite -G128- verklebt. Sollte der Sitzbelegungssensor Beifahrerseite -G128- beim Lösen vom Polster beschädigt werden, muss der Sitzbelegungssensor Beifahrerseite -G128- ersetzt werden.

-	Montieren Sie den Halter für Sitzreparatur -VAS 6136- am Motor- und Getriebehalter -VAS 6095-.

-	Bauen Sie den Sitz, vorn, aus → Kapitel.

-	Befestigen Sie den-Sitz auf dem Halter für Sitzreparatur -VAS 6136-.

-	Bauen Sie das Gurtschloss, vorn, aus → Kapitel.

Vordersitze ohne Durchladefunktion

-	Bauen Sie die Verkleidung, Tunnelseite, aus → Kapitel.

-	Bauen Sie die Verkleidung, Schwellerseite, aus → Kapitel.

-	Bauen Sie die Lehne, Vordersitz, aus → Kapitel.

Beifahrersitz mit Durchladefunktion

-	Bauen Sie die Verkleidung, Tunnelseite, Beifahrersitz mit Durchladevorrichtung, aus → Kapitel.

-	Bauen Sie die Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung, aus → Kapitel.

Hinweis

Bei Fahrzeugen mit einer Durchladevorrichtung ist es ausreichend, wenn die Lehne nach vorn geklappt wird, ein Ausbau der Lehne ist nicht erforderlich.

alle Sitze

-	Bauen Sie die Aufnahme, Schublade, Vordersitz, aus → Kapitel.

-	Bauen Sie den Bügel und den Betätigungshebel, Vordersitz, aus → Kapitel.

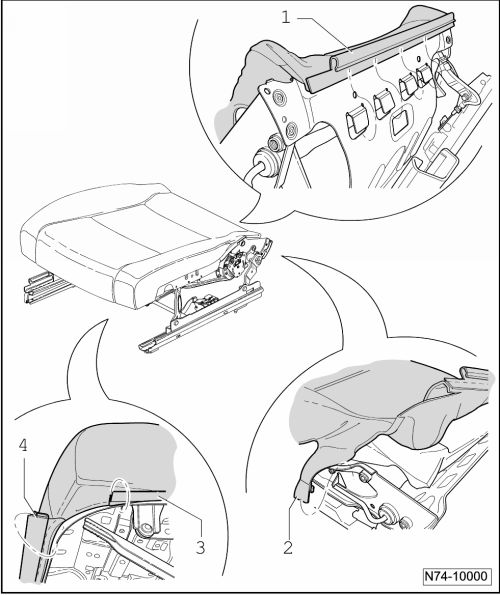

-	Lösen Sie das Profil -1- aus der Aufnahme.

-	Hängen Sie, auf beiden Seiten vom Sitz, die Haltebänder -2- aus.

-	Lösen Sie, auf beiden Seiten vom Sitz, die Profile -3- aus den Aufnahmen.

-	Lösen Sie, an der Vorderseite vom Sitz, das Profil -4- aus der Aufnahme.

-	Krempeln Sie den Bezug, an den Außenseiten, umlaufend nach oben.

Bezug und Polster, Vordersitzkissen, aus- und einbauen

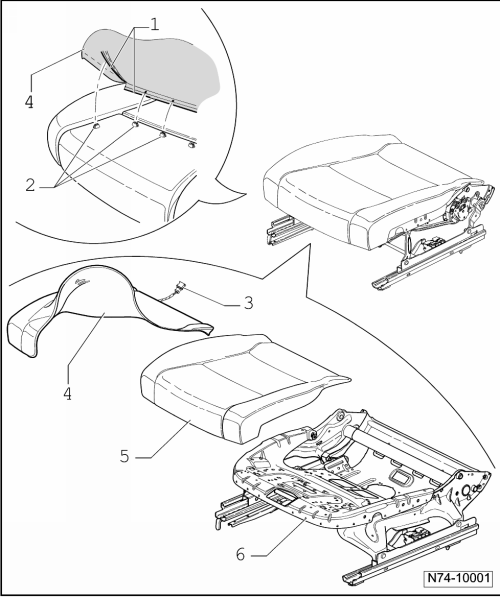

-	Clipsen Sie, mit Hilfe eines kleinen Schraubendrehers, die Profile -1- vom Bezug aus den Aufnahmen -2- im Polster heraus.

-	Lösen Sie, bei Fahrzeugen mit Sitzheizung, den Leitungsstrang -3- vom Sitzgestell.

-	Nehmen Sie den Bezug -4- und das Polster -5- vom Sitzrahmen -6- ab.

Bezug und Polster, Vordersitzkissen, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
