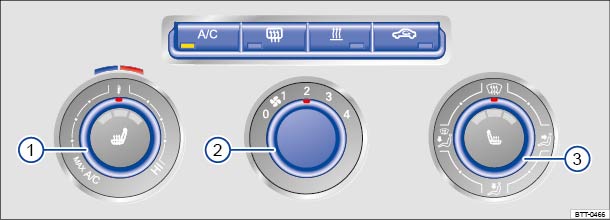

Abb. 161
In der Mittelkonsole:
Bedienungselemente der Klimaanlage (manuell).

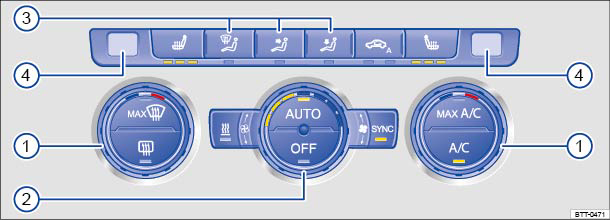

Abb. 162
In der Mittelkonsole:
Bedienungselemente der Climatronic.
⇒Einleitung
zum Thema 
Um eine Funktion ein- oder auszuschalten, die entsprechende Taste drücken. Zum Ausschalten der Funktion Taste noch einmal drücken.
Leuchtende LEDs in den Bedienungselementen zeigen an, ob die jeweilige Funktion aktiv ist.
Taste, Regler | Ergänzende Informationen Klimaanlage (manuell) ⇒ Abb. 161  und Climatronic ⇒ Abb. 162 . |
---|---|
Temperatur â‘ . | Klimaanlage (manuell): Regler drehen, um die Temperatur entsprechend einzustellen. |
...
|
Climatronic: Linke und rechte Seite getrennt einstellbar. Regler drehen, um die Temperatur entsprechend einzustellen. |
Gebläse ②. | Klimaanlage (manuell): Stufe 0: Gebläse und Klimaanlage (manuell) ausgeschaltet, Stufe 4: Höchste Gebläsestufe. |
Climatronic: Die Stärke des Gebläses wird automatisch geregelt. Regler drehen, um das Gebläse auch manuell einzustellen. | |
Luftverteilung ③. | Klimaanlage (manuell): Regler stufenlos drehen, um den Luftstrom in die gewünschte Richtung einzustellen. |
Climatronic: Der Luftstrom wird automatisch komfortabel eingestellt. Er ist über die Tasten ⇒ Abb. 162③  auch manuell zuschaltbar. | |
④ | Climatronic: Displayanzeigen der eingestellten Temperatur für die linke und rechte Seite. |
Klimaanlage (manuell): Defrostfunktion. Luftverteilung auf die Frontscheibe. Der Umluftbetrieb wird in dieser Position automatisch ausgeschaltet bzw. gar nicht eingeschaltet. Stärke des Gebläses erhöhen, um die Frontscheibe möglichst schnell von Beschlag zu befreien. Zur Entfeuchtung der Luft wird die Kühlanlage automatisch eingeschaltet. | |
Climatronic: Defrostfunktion. Die angesaugte Außenluft wird an die Frontscheibe geleitet und der Umluftbetrieb automatisch ausgeschaltet. Um die Frontscheibe möglichst schnell von Beschlag zu befreien, wird die Luft bei Temperaturen über etwa +3 °C (+38 °F) entfeuchtet und das Gebläse auf eine hohe Gebläsestufe eingestellt. | |
Luftverteilung auf den Oberkörper über die Luftaustrittsdüsen in der Instrumententafel. | |
Luftverteilung in den Fußraum. | |
Klimaanlage (manuell): Luftverteilung zur Frontscheibe und in den Fußraum. | |
Climatronic: Luftverteilung nach oben. | |
Heckscheibenbeheizung: Funktioniert nur bei laufendem Motor und schaltet sich spätestens nach 10 Minuten selbstständig aus. | |
Klimaanlage (manuell): Umluftbetrieb ⇒ Umluftbetrieb . | |
Climatronic: Manueller und automatischer Umluftbetrieb ⇒ Umluftbetrieb . | |
Sofortheiztaste der Standheizung ⇒ Standheizung (Zusatzheizung) . | |
,
|
Tasten für Sitzheizung ⇒ Sitzfunktionen . |
|
Taste drücken, um die Kühlanlage ein- oder auszuschalten. |
Klimaanlage (manuell): Regler in
Position drehen, um die maximale
Kühlleistung bereitszustellen. Der Umluftbetrieb und die Kühlanlage werden automatisch eingeschaltet. |
|
Climatronic: Taste drücken, um die maximale Kühlleistung bereitszustellen. Der Umluftbetrieb und die Kühlanlage werden automatisch eingeschaltet und die Luftverteilung wird automatisch auf die Position gestellt. | |
|
Climatronic:
Temperatureinstellungen der Fahrerseite für die Beifahrerseite
übernehmen: Wenn die Kontrollleuchte in der Taste
leuchtet, gelten die Temperatureinstellungen der Fahrerseite auch für die Beifahrerseite. Taste drücken oder Temperaturregler für die Beifahrerseite betätigen, um unterschiedliche Temperatureinstellungen für die Beifahrerseite einzustellen. In der Taste leuchtet keine Kontrollleuchte. |
|
Climatronic: Automatische Regelung
für Temperatur, Gebläse und Luftverteilung. Taste drücken, um die
Funktion einzuschalten. In der Taste
leuchtet die Kontrollleuchte. |
Ausschalten. | Klimaanlage (manuell): Gebläseschalter auf Stufe 0 drehen. |
|
Climatronic: Taste
drücken oder Gebläse manuell auf 0 stellen. Bei ausgeschalteter Anlage leuchtet in der Taste die Kontrollleuchte. |
Warnung
Aqua-Premium-System, Beispritzsystem für Zweischicht-Farbtöne
Ausgabe 04.2013
Produktbeschreibung/Ziele
Zur Erzielung eines optisch einwandfreien Farbtonübergangs
im Beilackierbereich oder zu angrenzenden Teilen, z B. Kotflügel/Tür.
...
Innendichtung aus- und einbauen
Innendichtung ausbauen
-
Glasdeckel vorn ausbauen
→ Kapitel.
-
Glasdeckel hinten ausbauen
→ Kapitel.
-
Innendichtung -2- vom Montagerahmen
-1- abziehen.
- ...
