Volkswagen Touran Reparaturanleitung :: Bedienungseinheit im Lenkrad aus- und einbauen

Volkswagen Touran Reparaturanleitung / Kommunikation / Multifunktionslenkrad / Bedienungseinheit im Lenkrad aus- und einbauen

Der Aus- und Einbau ist für den rechten und den linken Tastenblock identisch.

Ausbauen:

  Bauen Sie die Airbageinheit Fahrerseite aus → Karosserie Montagearbeiten Innen; Rep.-Gr.69.

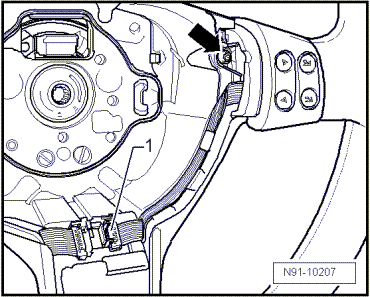

Ziehen Sie die Steckverbindung -1- ab.
  Bedienungseinheit im Lenkrad aus- und einbauen
Schrauben Sie die Schraube -Pfeil- heraus.
Nehmen Sie den Tastenblock heraus.
  Bedienungseinheit im Lenkrad aus- und einbauen

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
