Volkswagen Touran Reparaturanleitung :: Aufbau - Felge

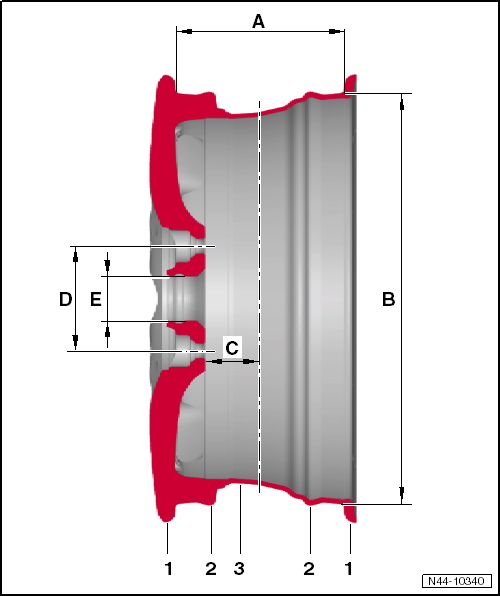

Aufbau - Felge

1 -	Felgenhorn

Anschlag für die seitliche Reifenwulst

2 -	Hump (H2) auf beiden Felgenschultern

verhindert bei starker Kurvenfahrt das Abrutschen des Reifens von der Felgenschulter

erhöhter Hump (EH2) bei Verwendung von Reifen mit Notlaufeigenschaften vorgeschrieben → Kapitel

3 -

Tiefbett

Erleichtert die Montage des Reifens

A -	Felgenmaulweite

Abstand zwischen den Reifenanlageflächen der beiden Felgenhörner

Maßangabe in Zoll

B -	Felgendurchmesser

Abstand zwischen den Reifenanlageflächen der gegenüberliegenden Reifenschultern

Maßangabe in Zoll

C -	Einpresstiefe

Abstand zwischen der vertikalen Radmitte und der inneren Radanlagefläche

Maßangabe in mm

D -	Lochkreisdurchmesser

Kreisdurchmesser auf dem sich die Bohrungen der Radschrauben befinden

Maßangabe in mm

E -	Mittenbohrung

dient als Zentrierung

Maßangabe in mm
