Volkswagen Touran Reparaturanleitung :: Außenspiegel aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für den linken Außenspiegel. Der Aus- und Einbau des rechten Außenspiegels ist sinngemäß daraus abzuleiten.

Ausbauen

-	Verkleidung Tür vorn, Fahrerseite ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70.

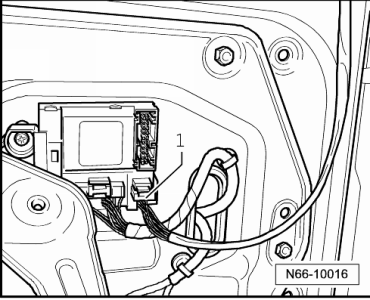

-	Trennen Sie die Steckverbindung -1- für den Außenspiegel.

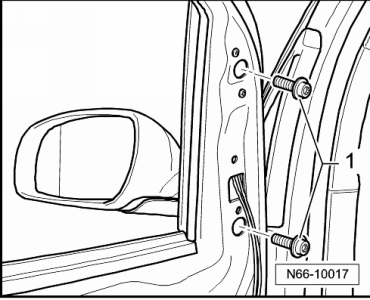

-	Drehen Sie die Schrauben -1- heraus.

-	Außenspiegel abnehmen und die Leitung durch die Öffnung führen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Anzugsdrehmomente: Schrauben -1- (8 Nm)

Bevor Sie die Türverkleidung montieren, ist eine Funktionsprüfung durchzuführen.
