Anschlussplan Kühlmittelschläuche

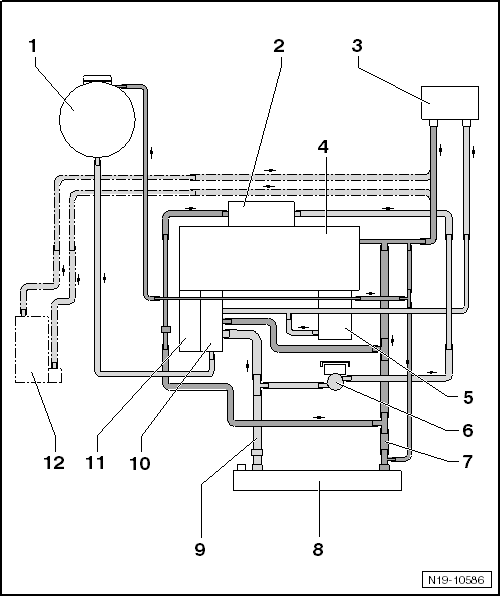

Anschlussplan für Kühlmittelschläuche (Fahrzeuge mit 4/2-Wege-Ventil, Golf, Passat, Touran)

1 -  Ausgleichsbehälter
2 -  Kühler
Für Abgasrückführung
Kühler für Abgasrückführung auf Dichtigkeit prüfen → Kapitel
3 -  Wärmetauscher für Heizung
Mit Schnellkupplung
4 -  Zylinderkopf/Zylinderblock
5 -  Motorölkühler
6 -  Pumpe für Kühlmittelumlauf -V178-
7 -  Kühlmittelschlauch oben
Mit Schnellkupplung
8 -  Kühler
aus- und einbauen → Kapitel
Nach dem Ersetzen, Kühlmittel erneuern
9 -  Kühlmittelschlauch unten
Mit Schnellkupplung
10 -  4/2- Wege-Ventil mit Kühlmittelregler
aus- und einbauen → Kapitel
11 -  Kühlmittelpumpe/Kühlmittelregler
aus- und einbauen → Kapitel
Nach dem Ersetzen, Kühlmittel erneuern
12 -  Zuheizer
wenn vorhanden
