Hinweis

Zusätzliche Informationen:

→ Nr.306

→ Nr.307

→ Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

Fehlererkennung und Fehleranzeige:

Das Bordnetzsteuergerät ist mit einer Eigendiagnose ausgestattet, die die Fehlersuche erleichtert.

Zur Fehlersuche ist der → Fahrzeugdiagnosetester zu verwenden.

Hinweis

Die folgenden Abbildungen zeigen die Arbeiten an der Schlussleuchte im Seitenteil auf der linken Seite. Die Arbeiten an der Schlussleuchte im Seitenteil auf der rechten Seite erfolgen sinngemäß.

Die Schlussleuchte (SBBR) im Seitenteil beinhaltet neben der gelben Lampe für Blinklicht eine Einfaden-Glühlampe, die je nach Ansteuerung die Funktionen des Brems- und Schlusslichts übernimmt.

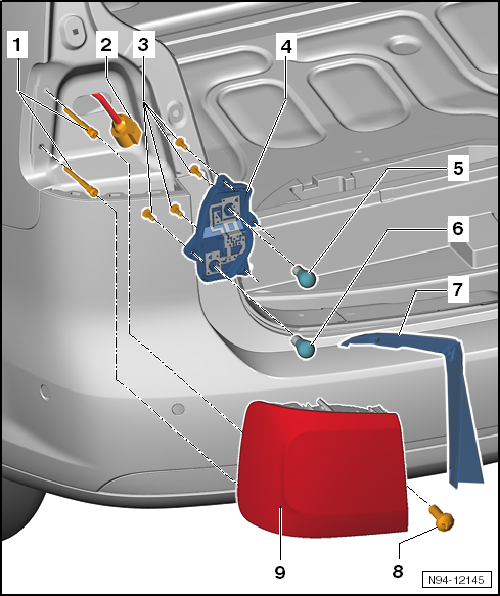

Montageübersicht Schlussleuchte im Seitenteil

Montageübersicht Schlussleuchte im Seitenteil

1 -	Kugelbolzen

2 -

Stecker

für Schlussleuchte

3 -	Befestigungsschrauben

PT-Schraube 4 x 12

4 -	Lampenträger

aus- und einbauen → Kapitel

5 -	Lampe für Brems- und Schlusslicht links -M21- bzw. Lampe für Brems- und Schlusslicht rechts -M22-

Lampe 12 V, P 21 W

6 -	Lampe für Blinklicht hinten links -M6- bzw. Lampe für Blinklicht hinten rechts -M8-

Lampe 12 V, PY 21 W

7 -

Blende

8 -	Befestigungsschraube

Schraube M5 x 25

3,5 Nm

9 -	Schlussleuchtengehäuse im Seitenteil

aus- und einbauen → Kapitel

Einbaulage korrigieren → Kapitel
