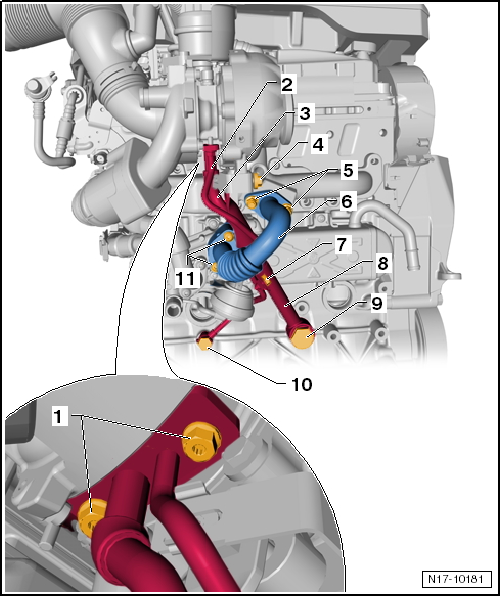

Montageübersicht - Ölvorlaufleitung, Golf, Golf Plus, Golf Cabrio, Passat, Touran

1 -

20 Nm

2 -	Ölvorlaufleitung

3 -	Ölrücklaufleitung

Dichtung ersetzen

4 -

22 Nm

5 -

22 Nm

ersetzen

6 -	Verbindungsrohr zum Kühler für Abgasrückführung

Dichtungen ersetzen

7 -

10 Nm

8 -

Stütze

Für Abgasturbolader

9 -	Hohlschraube 60 Nm

ersetzen

10 -	Hohlschraube 30 Nm

ersetzen

Dichtringe ersetzen

11 -

9 Nm
