Volkswagen Touran Reparaturanleitung :: Aggregateträger und Konsolen fixieren

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

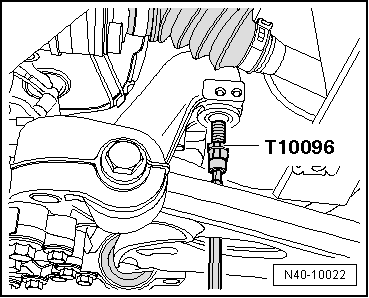

Fixiervorrichtung -T10096-
  Aggregateträger und Konsolen fixieren
Motor -und Getriebeheber -V.A.G 1383 A-
Fixiervorrichtungen -T10096- einbauen
  Aggregateträger und Konsolen fixieren

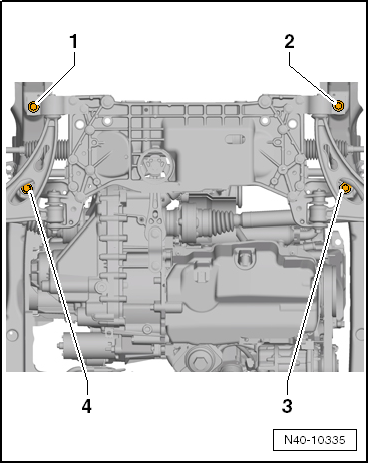

Um den Aggregateträger zu fixieren, müssen an den Positionen -1-, -2-, -3- und -4- nacheinander die Fixiervorrichtungen -T10096- eingeschraubt werden.

Vorsicht!
Die Fixiervorrichtungen -T10096- dürfen nur mit maximal 20 Nm angezogen werden, da sonst das Gewinde der Fixierbolzen beschädigt wird.
-  Ersetzen Sie die Befestigungschrauben am Lagerbock nacheinander auf beiden Seiten durch Fixiervorrichtungen -T10096- und ziehen sie mit 20 Nm an.
  Aggregateträger und Konsolen fixieren

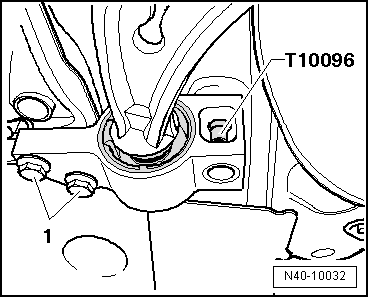

Lagerbock fixieren
-  Schrauben an den Konsolen durch Fixiervorrichtungen -T10096- nacheinander ersetzen und mit 20 Nm festziehen.
  Aggregateträger und Konsolen fixieren
Konsole fixieren
Die Position der Vorderachse ist jetzt fixiert.
Weiter mit Stabilisator ausbauen → Anker
Weiter mit Lenkgetriebe aus- und einbauen, Linkslenker (Generation 1 und 2) bis Modelljahr 2008 → Anker.
Weiter mit Lenkgetriebe aus- und einbauen, Rechtslenker (Generation 2) bis Modelljahr 2008 → Anker.
Weiter mit Lenkgetriebe aus- und einbauen, Linkslenker (Generation 3) ab Modelljahr 2009 → Anker.
Weiter mit Lenkgetriebe aus- und einbauen, Rechtslenker (Generation 3) ab Modelljahr 2009 → Anker.
Weiter mit Lenkgetriebe aus- und einbauen, Linkslenker (APA) ab Modelljahr 2011 → Anker.
Fixiervorrichtungen -T10096- ausbauen
Der Ausbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei das die Fixiervorrichtungen -T10096- nacheinander durch neue Schrauben ersetzt werden.
Wenn trotz Verwendung der Fixierbolzen -T10096- ein schief stehendes Lenkrad bei der Probefahrt festgestellt wird, dann ist eine Achsvermessung erforderlich. In diesem Fall ist das Achsmessprotokoll in der Fahrzeugakte zu archivieren.
  Aggregateträger und Konsolen fixieren
Anzugsdrehmomente
Bauteil Anzugsdrehmoment
Aggregateträger an Aufbau
Neue Schrauben verwenden
70 Nm + 90
Konsole an Aufbau
Neue Schrauben verwenden
70 Nm + 90
Lagerbock an Aufbau
Neue Schrauben verwenden
70 Nm + 90
