Volkswagen Touran Reparaturanleitung :: Ablagefach mit USB-Anschluss aus- und einbauen
Das Ablagefach mit dem USB-Anschluss ist in der aufklappbaren Mittelarmlehne
eingebaut.
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
| 3316- Entriegelungswerkzeug für Radio |
| Das Entriegelungswerkzeug für Radio -3316- besteht aus zwei
gleichen Einzelteilen. |
|
|
|
Ausbauen:
| Vor Beginn der Montagearbeiten führen Sie bitte folgende
Punkte durch: |
| - |
Schalten Sie die Zündung und alle elektrischen Verbraucher
aus und ziehen Sie den Zündschlüssel ab. |
| - |
Öffnen Sie die klappbare Mittelarmlehne vollständig. |
| - |
Ziehen Sie ggf. vorhandene Speichermedien bzw. deren
Leitungsverbindungen aus dem USB-Anschluss heraus. |
|
|
|
| - |

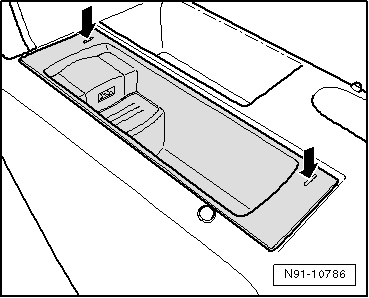

Stecken Sie die Ausziehwerkzeuge in die Schlitze
-Pfeile- ein. |
| Beim folgenden Arbeitschritt ist zur besseren
Verständlichkeit die Ablage im ausgebauten Zustand dargestellt. |
|
|
|
| - |

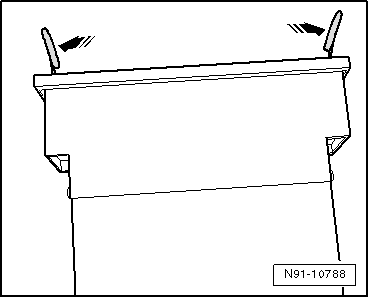

Drücken Sie die Ausziehwerkzeuge in -Pfeilrichtung-
auseinander, damit der Verriegelungsmechanismus einwandfrei
gelöst wird. Ziehen Sie dann mit gedrückten Ausziehwerkzeugen
den kompletten Einsatz aus der Mittelarmlehne heraus. |
| - |
Trennen Sie die Steckverbindung. |
|
|
|
| - |

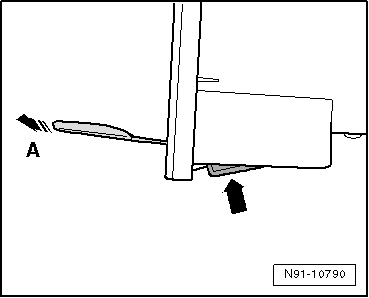

Drücken Sie am ausgebauten Einsatz die Feder in
-Pfeilrichtung-, und ziehen Sie
dabei das Ausziehwerkzeug in -Pfeilrichtung
A- heraus. |
|
|
|
Einbauen:
| Der Einbau geschieht sinngemäss in umgekehrter Reihenfolge. |
| - |
Setzen Sie den Einsatz so in die Mittelarmlehne ein, das der
USB-Anschluss hinten ist. |
|
|
|
