Volkswagen Touran Reparaturanleitung :: Abdeckungen Einstieg und Blenden Sitzanschlag aus- und einbauen

Ausbauen

-	Bauen Sie die Verkleidungen Säulen B, oben, aus, die Gurtendbeschläge von den Sicherheitsgurten vorn brauchen hierbei nicht demontiert werden → Kapitel.

-	Bauen Sie die Verkleidungen Säulen B, unten, aus → Kapitel.

-	Bauen Sie die Einstiegleisten, hinten, aus → Kapitel.

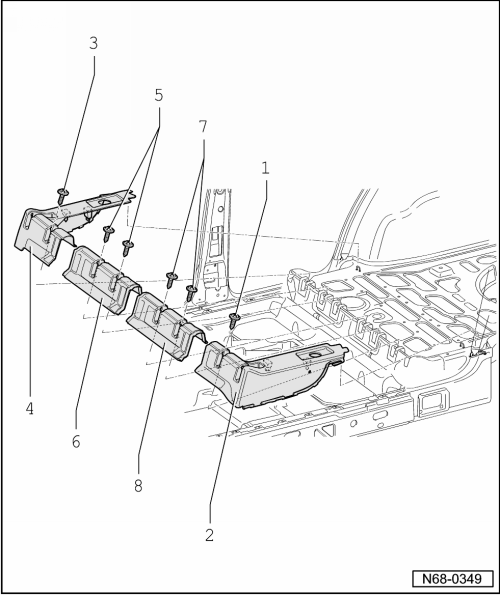

-	Drehen Sie die Schraube -1- heraus (1 Nm) und entfernen Sie die Abdeckung, Einstieg, links -2-.

-	Drehen Sie die Schraube -3- heraus (1 Nm) und entfernen Sie die Abdeckung, Einstieg, rechts -4-.

-	Drehen Sie die zwei Schrauben -5- heraus (1 Nm) und entfernen Sie die Blende Sitzanschlag, rechts -6-.

-	Drehen Sie die zwei Schrauben -7- heraus (1 Nm) und entfernen Sie die Blende Sitzanschlag, links -8-.

Abdeckungen Einstieg und Blenden Sitzanschlag aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
