Volkswagen Touran Reparaturanleitung :: Übersicht über die Telefonanlage

Volkswagen Touran Reparaturanleitung / Kommunikation / Telefonanlage / Übersicht über die Telefonanlage

  Hinweis

Die Telefonanlage und die Telefonvorbereitung unterscheiden sich im wesentlichen nur dadurch, dass bei der Telefonanlage ab Werk das Mobilfunktelefon (Handy) bereits mit eingebaut ist. Deshalb ist bei der nachfolgenden Übersicht nur die komplette Telefonanlage dargestellt.

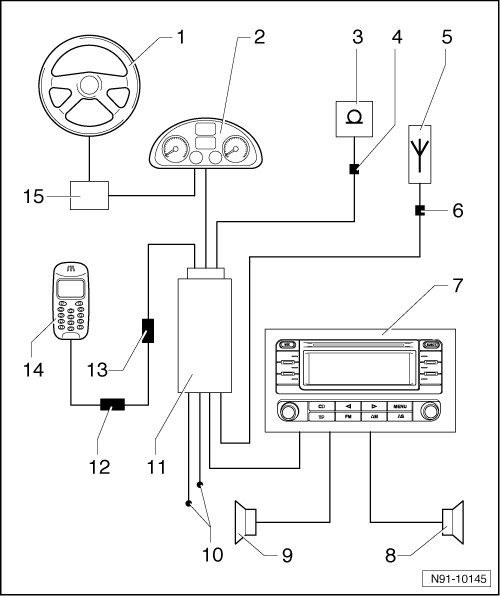

Übersicht über die Telefonanlage

1 -  Multifunktionslenkrad
2 -  Schalttafeleinsatz
3 -  Mikrofon -R38- für Freisprecheinrichtung der Telefonanlage
in der vorderen Innenleuchte eingebaut
aus- und einbauen, → Kapitel.
4 -  Steckverbindung für Mikrofon
im Einbaurahmen der vorderen Innenleuchte
5 -  Antenne für Telefon -R51-
eingebaut hinten auf dem Dach
aus- und einbauen, .
6 -  Steckverbindung Antennenleitung
Steckverbindung Antenne Telefon
unter dem Dachhimmel hinten
7 -  Radio -R-
oder Steuergerät mit Anzeigeeinheit für Radio und Navigation -J503- (Radio-Navigationssystem)
8 -  Lautsprechergruppe rechts
9 -  Lautsprechergruppe links
10 -  Spannungsversorgung für das Steuergerät für Bedienelektronik des Telefons (Interfacebox)
11 -  Steuergerät für Bedienelektronik -J412- (Interfacebox)
eingebaut am rechten Seitenschweller unter dem Teppichboden im Bereich der Sitzkonsole
aus- und einbauen bis 06/2006, → Kapitel.
aus- und einbauen ab 06/2006, → Kapitel.
ab 05/2013 ist das Steuergerät für Bedienelektronik -J412- im Interface für externe Multimediageräte -R215- integriert. Aus- und einbauen, → Kapitel
12 -  Steckverbindung an der Telefonhalterung
eingebaut in der Telefonhalterung unten
13 -  Steckverbindung zum Steuergerät für Bedienelektronik
eingebaut in der Schalttafel links neben dem Handschuhfach
14 -  Mobilfunktelefon (Handy) -R54-
Telefonhalterung aus- und einbauen, → Kapitel.
15 -  Steuergerät für Lenksäulenelektronik -J527-
