Volkswagen Touran Reparaturanleitung :: Übersicht über die Antennenanlage in Verbindung mit den Radio-Navigationssystemen "RNS 300" und "DX-R4"

Volkswagen Touran Reparaturanleitung / Kommunikation / Antennenanlagen / Übersicht über die Antennenanlage in Verbindung mit den Radio-Navigationssystemen "RNS 300" und "DX-R4"

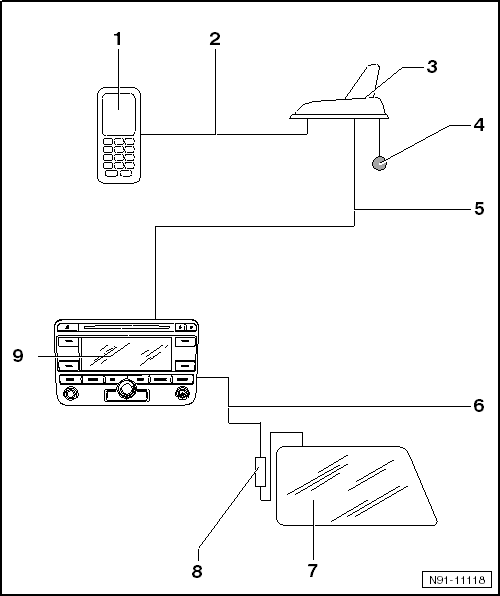

Übersicht über die Antennenanlage in Verbindung mit den Radio-Navigationssystemen

1 -  Mobilfunktelefon -R54-
2 -  Antennenleitung von der Telefonanlage zur Dachantenne
3 -  Antenne für Telefon, Navigationssystem, Standheizung -R66-
eingebaut auf dem Dach hinten
Dachantenne aus- und einbauen → Kapitel
4 -  Anschluss für Fernbedienung Standheizung
5 -  Antennenleitung für Navigation vom Radio-Navigationssystem zur Dachantenne
6 -  Antennenleitung für Radioempfang vom Radio-Navigationssystem zur Antenne in der Seitenscheibe hinten rechts
7 -  Antenne in Seitenscheibe hinten rechts
mit Antennendrähten für Radioempfang AM/FM
8 -  Antennenverstärker -R24-
aus- und einbauen → Kapitel
9 -  Steuergerät mit Anzeigeeinheit für Radio und Navigation -J503- (Radio-Navigationssystem)
RNS 300 oder DX-R4 (Blaupunkt)
