Volkswagen Touran Reparaturanleitung :: Übersicht über die Antennenanlage in Verbindung mit dem Radio-Navigationssystem "RNS 510"

Volkswagen Touran Reparaturanleitung / Kommunikation / Antennenanlagen / Übersicht über die Antennenanlage in Verbindung mit dem Radio-Navigationssystem "RNS 510"

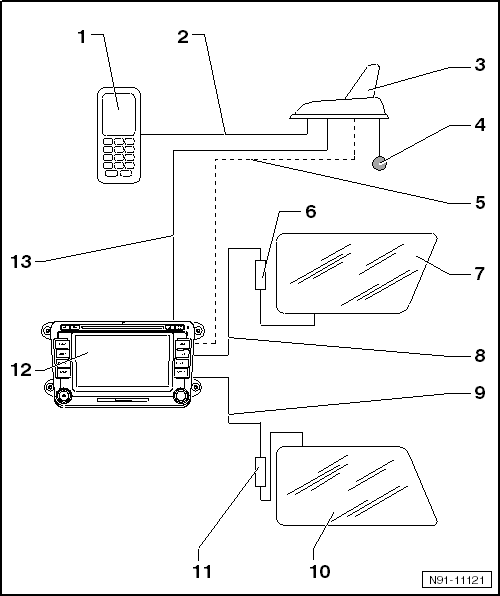

Übersicht über die Antennenanlage in Verbindung mit dem Radio-Navigationssystem

1 -  Mobilfunktelefon -R54-
2 -  Antennenleitung von der Telefonanlage zur Dachantenne
3 -  Antenne für Telefon, Navigationssystem, Standheizung -R66-
eingebaut auf dem Dach hinten
Dachantenne aus- und einbauen → Kapitel
4 -  Anschluss für Fernbedienung Standheizung
5 -  Antennenleitung von der Dachantenne zum Radio-Navigationssystem, hier für optionalen digitalen Radioempfang DAB
6 -  Antennenverstärker -R24-
aus- und einbauen → Kapitel
7 -  Antenne in Seitenscheibe hinten rechts
mit Antennendrähten für Radioempfang AM/FM
8 -  Antennenleitung vom Radio-Navigationssystem zur Antenne in Seitenscheibe hinten rechts
9 -  Antennenleitung vom Radio-Navigationssystem zur Antenne in Seitenscheibe hinten links
10 -  Antennen in Seitenscheibe hinten links
mit Antennendrähten für Radioempfang FM
11 -  Antennenverstärker -R24-
aus- und einbauen → Kapitel
12 -  Steuergerät mit Anzeigeeinheit für Radio und Navigation -J503- (Radio-Navigationssystem)
13 -  Antennenleitung für Navigation vom Radio-Navigationssystem zur Dachantenne
