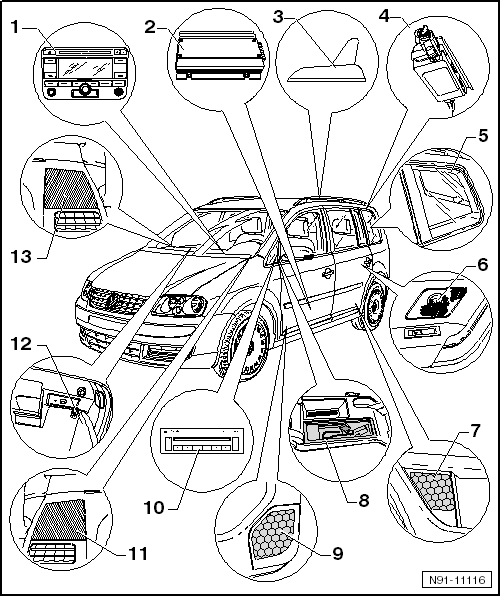

Volkswagen Touran Reparaturanleitung :: Übersicht über das Radio-Navigationssystem "RNS 310"
1 - |
Steuergerät mit Anzeigeeinheit für Radio und Navigationssystem
-J503- |
eingebaut in der Mittelkonsole |
aus- und einbauen
→ Kapitel |
2 - |
Verstärker -R12- für das Soundsystem |
eingebaut unter dem linken Vordersitz |
weitere Informationen im Kapitel Verstärker für das Soundsystem
→ Kapitel |
3 - |
Antenne für Telefon, Navigationssystem, Standheizung -R66- |
eingebaut auf dem hinteren Teil des Fahrzeugdachs |
weitere Informationen im Kapitel Antennenanlagen,
→ Kapitel |
4 - |
Antennenverstärker -R45- |
für den Empfang von Radiosignalen FM und AM |
eingebaut oberhalb der beiden hinteren Seitenscheiben |
weitere Informationen im Kapitel Antennenanlagen,
→ Kapitel |
5 - |
Scheibenantenne für Radioempfang |
für den Empfang von Radiosignalen FM und AM |
eingebaut in den beiden hinteren Seitenscheiben |
weitere Informationen im Kapitel Antennenanlagen,
→ Kapitel |
6 - |
Hochtonlautsprecher hinten links -R14- und rechts -R16- |
eingebaut in der Tür hinten im Bereich der Armlehne |
weitere Informationen im Kapitel Lautsprecheranlagen
→ Kapitel |
7 - |
Tieftonlautsprecher hinten links -R15- und rechts -R17- |
eingebaut in der Tür hinten unten |
weitere Informationen im Kapitel Lautsprecheranlagen
→ Kapitel |
8 - |
Steuergerät für Multimediasystem -J650- |
eingebaut im Ablagekasten der Mittelarmlehne |
weitere Informationen im Kapitel Steuergerät für Multimediasystem
→ Kapitel |
Je nach gewählter Ausstattung können an diesem Einbauort auch
eingebaut sein: |
der DVD-Player vom Multimediasystem Rear Seat Entertainment RSE
→ Kapitel, |
ein USB-Anschluss für USB-Sticks und MP3-Player
→ Kapitel, oder |
eine Halterung für iPOD-Player der Firma Apple
→ Kapitel. |
9 - |
Tieftonlautsprecher vorn links -R21- und rechts -R23- |
eingebaut in der Tür vorn unten |
weitere Informationen im Kapitel Lautsprecheranlagen
→ Kapitel |
eingebaut im Ablagekasten der Mittelarmlehne |
11 - |
Mittel- und Hochtonlautsprecher vorn links, -R103- und -R20- |
eingebaut in der Schalttafel links |
weitere Informationen im Kapitel Lautsprecheranlagen
→ Kapitel |
12 - |
Anschluss für externe Audioquellen -R199- |
eingebaut im Handschuhfach |
weitere Informationen im Kapitel Anschluss für externe Audioquellen
-R199-
→ Kapitel |
13 - |
Mittel- und Hochtonlautsprecher vorn rechts, -R104- und -R22- |
eingebaut in der Schalttafel rechts |
weitere Informationen im Kapitel Lautsprecheranlagen
→ Kapitel |
