Volkswagen Touran Reparaturanleitung :: Übersicht über das "Radio-Navigationssystem 2" mit Multifunktionsdisplay (MFD)

Volkswagen Touran Reparaturanleitung / Kommunikation / Radio-Navigationssystem "RNS MFD 2" und Radio-Navigationssystem "RNS MFD 2 DVD" / Übersicht über das "Radio-Navigationssystem 2" mit Multifunktionsdisplay (MFD)

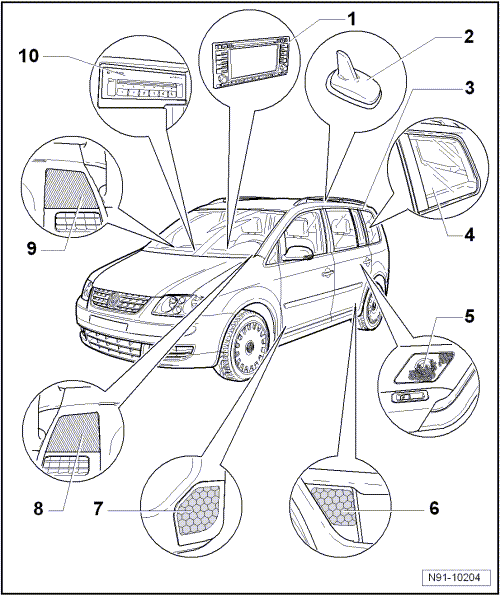

Übersicht über das

1 -	Steuergerät mit Anzeigeeinheit für Radio und Navigation -J503- (RNS 2 mit MFD)

aus- und einbauen, .

Übersicht über die Mehrfachsteckverbindungen, → Kapitel.

2 -	Antenne für Telefon /Navigation (GPS) -R66-

Ausführung als Dachantenne

weitere Informationen im Kapitel Antennenanlagen, → Kapitel

3 -	Antennenverstärker -R45-

eingebaut oberhalb der hinteren Seitenscheiben

weitere Informationen im Kapitel Antennenanlagen, → Kapitel

4 -	Antenne für Radiobetrieb

eingebaut in den hinteren Seitenscheiben

weitere Informationen im Kapitel Antennenanlagen, → Kapitel

5 -	Hochtonlautsprecher hinten links -R14- und rechts -R16-

eingebaut in der Tür hinten im Bereich der Armlehne

6 -	Tieftonlautsprecher hinten links -R15- und rechts -R17-

eingebaut in der Tür hinten unten

7 -	Tieftonlautsprecher vorn links -R21- und rechts -R23-

eingebaut in der Tür vorn unten

8 -	Mittel- und Hochtonlautsprecher vorn links, -R103- und -R20-

eingebaut in der Schalttafel links

9 -	Mittel- und Hochtonlautsprecher vorn rechts, -R104- und -R22-

eingebaut in der Schalttafel rechts

10 -	CD-Wechsler -R41-

6fach-CD-Wechsler

eingebaut unter der klappbaren Mittelarmlehne

aus- und einbauen
