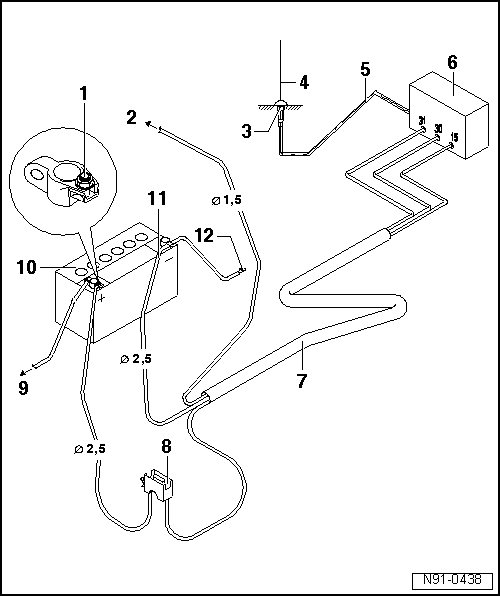

| 1 - | Plusanschluss |
| rote Leitung mit geeignetem Anschluss. |
| 2 - | zur Klemme 15a |
| Anschluss an Klemme 15a: → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte |
| es ist darauf zu achten, dass diese Leitung abgesichert ist. |
| Absicherung max. 15A |
| 3 - | Antennenmasse |
| es ist auf eine gute Masseverbindung zur Karosserie zu achten. |
| der Einbauort der Antenne ist mit geeignetem Korrosionsschutz zu versehen. |
| 4 - | Sende-Empfangsantenne |
| Einbauorte: ⇒ Tabelle Seite → Kapitel. |
| 5 - | geschirmte Antennenleitung |
| Leitung mit Koaxialstecker |
| 6 - | Sende-Empfangsgerät Telefon oder Funkgerät |
| 7 - | Leitungsstrang |
| Spannungsversorgung plusseitig durch eine rote Leitung mit 2,5 mm2 Querschnitt. |
| Spannungsversorgung minusseitig durch eine braune Leitung mit 2,5 mm2 Querschnitt. |
| falls nötig, Leitung zur Klemme 15a durch eine schwarze Leitung mit 1,5 mm2 Querschnitt. |
| 8 - | Sicherungshalter |
| in unmittelbarer Nähe der Batterie montieren. |
| 9 - | zum Anlasser |
| 10 - | Batterie |
| Einbaulage im Motorraum. |
| 11 - | Minusleitung |
| 12 - | Karosserie-Masse |
